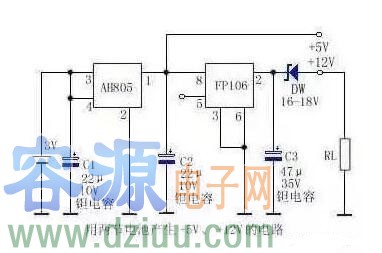

    該電路如上圖所示。它由AH805升壓模塊及FP106升壓模塊組成。AH805是一種輸入1.2～3V，輸出5V的升壓模塊，在3V供電時可輸出 100mA電流。FP106是貼片式升壓模塊，輸入4～6V，輸出固定電壓為29±1V，輸出電流可達40mA，AH805及FP106都是一個電平控制的關閉電源控制端。
    兩節1.5V堿性電池輸出的3V電壓輸入AH805，AH805輸出+5V電壓，其一路作5V輸出，另一路輸入FP106使其產生28～30V電壓，經穩壓管穩壓后輸出+12V電壓。
    從圖中可以看出，只要改變穩壓管的穩壓值，即可獲得不同的輸出電壓，使用十分靈活。FP106的第⑤腳為控制電源關閉端，在關閉電源時，耗電幾乎為零，當?shù)冖菽_加高電平》2.5V時，電源導通;當?shù)冖菽_加低電平<0.4V時，電源被關閉�？梢杂秒娐穪砜刂苹蚴謩�(dòng)控制，若不需控制時，第 ⑤腳與第 ⑧腳連接。

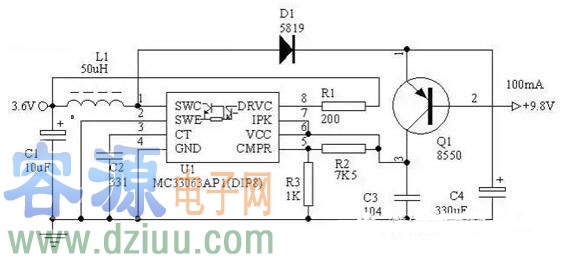

    2、用MC34063做3.6V電轉9V電路圖
    工作狀態：
    無負載：
    輸入：3.65V、18uA(相當600mAH的電池待機三年多)
    有負載：
    輸出：9.88V、50.2mA，輸入：3.65V、186.7mA，效率為72%
    工作原理：
    無負載時，IC的 6腳沒有電，停止工作，輸入端3.65V工作電流只有18uA(相當600mAH的電池待機三年多)!
    當有負載時(Q1有Ieb電流)，8550的EC極導通，IC得電工作。
    IC是否工作是由是否有負載決定的，就相當一個電池。
    用IC做電壓轉換效率高，輸出穩定!
    這個電路加點改進，增加功率可以做“不需開關的4.2V轉5V移動電源”�？梢杂脗€(gè)電池盒做手機的后備電源!
    電路圖

    電感是用0.3mm的線在1cm的工字磁芯上繞約30匝。我覺得這磁芯用得偏大了，他的空間還沒有繞上一半。
    四、充電電路
    1、lm358堿性電池充電器電路圖
    堿性電池能否充電的問題，有兩種不同的說法。有的說可以充，效果非常好。有的說絕對不能充，電池說明提示了會有爆炸的危險。事實上，堿性電池確可充電，充電次數一般為30-50次左右。
    實際上是由于在充電方法上的掌握，導致了截然不同的兩種后果。首先，堿性電池可以充電是毋庸置疑的，同時，在電池的說明中，都提到堿性電池不可充電，充電可能導致爆炸。這也是沒錯的，但是注意這里的用詞是“可能”導致爆炸。你也可以理解為廠家的一種免責性的自我保護聲明。堿性電池充電的關鍵是溫度。只要能做到對電池充電時不出現高溫，就可以順利地完成充電過程，正確的充電方法要求有幾點：
    1.小電流50MA
    2.不過充1.7V，不過放1.3V
    一些人嘗試充電實踐后，斬釘截鐵地說不能充電，之所以出現充不進電、用電時間短、漏液、爆炸等問題，多數是充電器的問題，如果充電器充電電流太大，遠超過 50ma，如一些快速充電器充電電流在200ma以上，直接的后果是電池溫度很高，摸上去燙手，輕則會漏液，嚴重的就會爆炸。
    有的人使用鎳氫充電電池充電器來充，低檔的充電器沒有自動停充功能，長時間的充電導致電池過充也會出現漏液和爆炸。好一點的充電器有自動停充功能，但停充電壓一般設定為鎳氫充電電池的1.42V，而堿性電池充滿電壓約為1.7V。因此，電壓太低，感覺上就是充不進電，用電時間短，沒什么效果。再有就是電池不過放指的是不要等到電池完全沒電再充電，這樣操作，再好的電池也就能充三、五次，且效果差。
    一般建議用南孚堿性電池電壓不低于1.3V。所以，你如果打算對堿性電池充電，必須要有一個合格的充電器，充電電流50ma左右，充電截止電壓1.7V左右�？纯茨慵业某潆娖靼伞�
    市面上有賣堿性電池專用充電器的，所謂專利產品。實際上就是充電電壓1.7V電流50ma的簡單電路。利用手邊現有的零件LM358和TL431，我做了個簡單電路，截止電壓1.67V自動停充，成本兩元而已。供感興趣的朋友參考。
    相關說明：
    堿錳充電電池：是在堿性鋅錳電池的基礎上發展起來的，由于應用了無汞化的鋅粉及新型添加劑，故又稱為無汞堿錳電池。這種電池在不改變?cè)瓑A性電池放電特性的同時，又能充電使用幾十次到幾百次，比較經濟實惠。容－源－電－子－網－為你提供技術支持
