電腦電源維修方法

如果電腦開關電源損壞或無法工作，計算機也將無法工作。在開始電腦電源維修之前，我們必須確定損壞的原因。電源損壞通常是由于三個因素造成的，可能是由于電壓不穩定，負載過大，也可能是由于接地系統不太好造成的。為了找到答案，我們首先要做的測試是診斷電源的損壞，步驟如下：

首先，從電氣連接上關閉PSU電源線。
拔下所有計算機組件上連接的PSU輸出。
插回已斷開電源的PSU電源線。
準備10至20厘米的電線跳線，兩端已剝離。
握住電纜輸出PSU（帶20針或24針的端口），然后使用電纜跳線將綠色電纜與黑色電纜連接。
如果兩根電纜都已連接，并且風扇正在旋轉，那么電源狀況良好，如果風扇沒有轉動，那么電源在損壞的情況下。
但是，如果損壞是由PSU的某個組件損壞引起的，則輸出電壓可能會變得不穩定，并可能損壞計算機中的其他組件。因此，不要忘記根據其顏色檢查每根電纜。這是電源輸出電壓的列表。

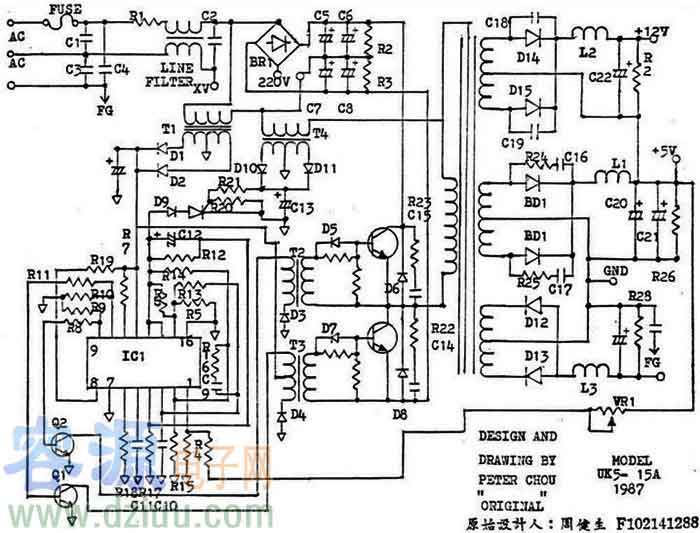

電腦開關電源電路圖

紅色：+5伏
白色： - 5伏
黑色：0伏地
黃色：+ 12伏
藍色： - 12伏
紫色：+5伏特待命
橙色：+ 3伏
綠色：DC ON
布朗：MB的感應電壓
在診斷出電腦電源損壞后，下一步是對電源中的現有組件進行修復，如果確實存在損壞。在此之前，請參考上圖中計算機電源原理圖的示例。

電腦電源維修方法:

首先，拔下連接到與計算機組件連接的主電源或輸出端口的所有電源輸入端口。
之后，從電腦機箱中取出電源。
打開電源盒，清理電源內部并檢查是否有組件著火，燃燒通常是elco的一個組成部分。
如果發現，松動組件并更換新組件。如果不是，保險絲的檢查部分是否仍然良好，通過使用歐姆表的措施。
接下來，檢查功率開關晶體管2SC3039（兩個），其任務是控制PWM中的電源。
拆下PCB的兩個晶體管以檢查其狀況。如果仍然好，請檢查二極管橋接部分。
使用萬用表檢查每個二極管的狀況。由于存在一個泄漏的二極管，通常會發生電源損壞。
之后，檢查脈沖發生器晶體管，電容器以及脈沖發生器電路的一個塊上的現有電阻器。確保所有組件仍然良好并且工作正常。
不要忘記檢查組件的每個焊接點。考慮到電源內部的溫度很高，請確保沒有焊接。
如果所有組件都已經過檢查并且正常，那么組件ICTL494可能會發生損壞。檢查TL494 IC組件不能使用萬用表。
因此，您應該嘗試用新的TL494 IC組件替換舊的TL494 IC組件。
再次執行測試。
