    本文搜羅了穩壓電源、DCDC轉換電源、開關電源、充電電路、恒流源相關的經典電路資料，為工程師提供最新鮮的電路圖參考資料，他是電子工程師的智慧背囊。
    一、穩壓電源
    1、3～25V電壓可調穩壓電路圖

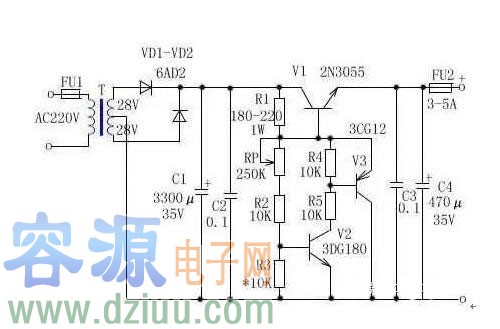

    此穩壓電源可調范圍在3.5V～25V之間任意調節，輸出電流大，并采用可調穩壓管式電路，從而得到滿意平穩的輸出電壓。
    工作原理：經整流濾波后直流電壓由R1提供給調整管的基極，使調整管導通，在V1導通時電壓經過RP、R2使V2導通，接著V3也導通，這時V1、V2、 V3的發射極和集電極電壓不再變化(其作用完全與穩壓管一樣)。調節RP，可得到平穩的輸出電壓，R1、RP、R2與R3比值決定本電路輸出的電壓值。
    元器件選擇：變壓器T選用80W～100W，輸入AC220V，輸出雙繞組AC28V。FU1選用1A，F(xiàn)U2選用3A～5A。VD1、 VD2選用6A02。RP選用1W左右普通電位器，阻值為250K～330K，C1選用3300μF/35V電解電容，C2、C3選用0.1μF獨石電容，C4選用 470μF/35V電解電容。R1選用180～220Ω/0.1W～1W，R2、R4、R5選用10KΩ、1/8W。V1選用2N3055，V2選用3DG180或2SC3953，V3選用3CG12或3CG80

    2、10A3～15V穩壓可調電源電路圖
    無論檢修電腦還是電子制作都離不開穩壓電源，下面介紹一款直流電壓從3V到15V連續可調的穩壓電源，最大電流可達10A，該電路用了具有溫度補償特性的，高精度的標準電壓源集成電路 TL431，使穩壓精度更高，如果沒有特殊要求，基本能滿足正常維修使用，電路見下圖。

    其工作原理分兩部分，第一部分是一路固定的5V1.5A穩壓電源電路。第二部分是另一路由3至15V連續可調的高精度大電流穩壓電路。第一路的電路非常簡單，由變壓器次級8V交流電壓通過硅橋QL1整流后的直流電壓經C1電解電容濾波后，再由5V三端穩壓塊LM7805不用作任何調整就可在輸出端產生固定的5V1A穩壓電源，這個電源在檢修電腦板時完全可以當作內部電源使用。第二部分與普通串聯型穩壓電源基本相同，所不同的是使用了具有溫度補償特性的，高精度的標準電壓源集成電路TL431，所以使電路簡化，成本降低，而穩壓性能卻很高。圖中電阻R4，穩壓管TL431，電位器R3組成一個連續可調得恒壓源，為BG2基極提供基準電壓，穩壓管TL431的穩壓值連續可調，這個穩壓值決定了穩壓電源的最大輸出電壓，如果你想把可調電壓范圍擴大，可以改變R4 和R3的電阻值，當然變壓器的次級電壓也要提高。變壓器的功率可根據輸出電流靈活掌握，次級電壓15V左右。橋式整流用的整流管QL用15-20A硅橋，結構緊湊，中間有固定螺絲，可以直接固定在機殼的鋁板上，有利散熱。調整管用的是大電流NPN型金屬殼硅管，由于它的發熱量很大，如果機箱允許，盡量購買大的散熱片，擴大散熱面積，如果不需要大電流，也可以換用功率小一點的硅管，這樣可以做的體積小一些。濾波用50V4700uF電解電容C5和C7分別用三只并聯，使大電流輸出更穩定，另外這個電容要買體積相對大一點的，那些體積較小的同樣標注50V4700uF盡量不用，當遇到電壓波動頻繁，或長時間不用，容易失效。最后再說一下電源變壓器，如果沒有能力自己繞制，有買不到現成的，可以買一塊現成的200W以上的開關電源代替變壓器，這樣穩壓性能還可進一步提高，制作成本卻差不太多，其它電子元件無特殊要求，安裝完成后不用太大調整就可正常工作。
    二、開關電源
    1、PWM開關電源集成控制IC-uc3842工作原理
    UC3842工作原理

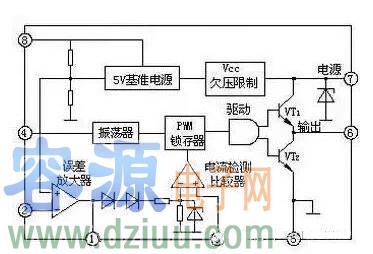

    下圖為UC3842 內部框圖和引腳圖，UC3842 采用固定工作頻率脈沖寬度可控調制方式，共有8 個引腳，各腳功能如下：①腳是誤差放大器的輸出端，外接阻容元件用于改善誤差放大器的增益和頻率特性;②腳是反饋電壓輸入端，此腳電壓與誤差放大器同相端的2.5V 基準電壓進行比較，產生誤差電壓，從而控制脈沖寬度;③腳為電流檢測輸入端，當檢測電壓超過1V時縮小脈沖寬度使電源處于間歇工作狀態;④腳為定時端，內部振蕩器的工作頻率由外接的阻容時間常數決定，f=1.8/(RT×CT);⑤腳為公共地端;⑥腳為推挽輸出端，內部為圖騰柱式，上升、下降時間僅為50ns 驅動能力為±1A ;⑦腳是直流電源供電端，具有欠、過壓鎖定功能，芯片功耗為15mW;⑧腳為5V 基準電壓輸出端，有50mA 的負載能力。
