TL431開關電源電路圖（5V,1A）
TL431的封裝 圖中是采用TL431構成的開關穩壓電源電路，輸出電壓為+5V，輸出電流為1A，電路的輸出紋波小，變化效率可達82%。TL431，R5與R
TL431開關電源電路圖（5V,1A）

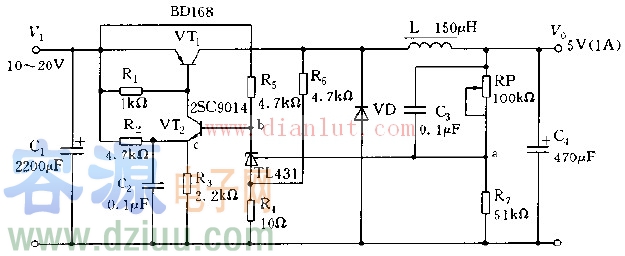

TL431的封裝 圖中是采用TL431構成的開關穩壓電源電路，輸出電壓為+5V，輸出電流為1A，電路的輸出紋波小，變化效率可達82%。TL431，R5與RP.R7構成比較器，同時它又是基準源，通過與R2，R3分壓的比較使VT1.VT2，共同產生自激開關振蕩R1，為輸出開關的偏流電阻，VD為儲能電感L的續流二極管。
TL431是一種并聯穩壓集成電路。因其性能好、價格低，因此廣泛應用在各種電源電路中。其封裝形式與塑封三極管9013等相同，如圖a所示。同類產品還有圖b所示的雙直插外形的。
內部結構
TL431的具體功能可以用圖c的功能模塊示意。由圖可以看到，VI是一個內部的2.5V的基準源，接在運放的反向輸入端。由運放的特性可知，只有當REF端（同向端）的電壓非常接近VI（2.5V）時，三極管中才會有一個穩定的非飽和電流通過，而且隨著REF端電壓的微小變化，通過三極管圖1的電流將從1到100mA變化。當然，該圖絕不是TL431的實際內部結構，但可用于分析理解電路。
