直流24v轉12v電路圖加自制方法

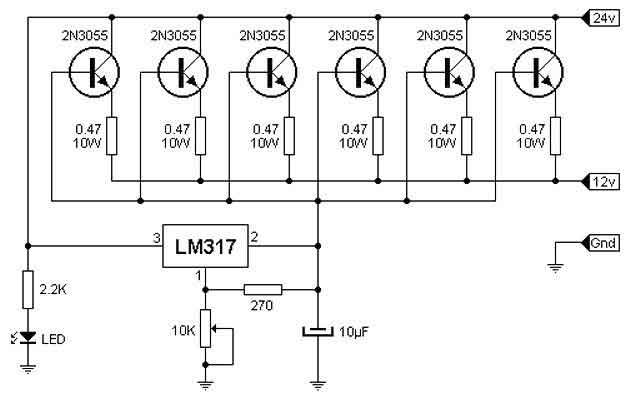

如圖所示，直流24v轉12v電路圖只不過是一個集成的可調電壓調節器，它可以并聯作用于一組功率晶體管。可以說這些晶體管執行重負荷，而負責
如圖所示，直流24v轉12v電路圖只不過是一個集成的可調電壓調節器，它可以并聯作用于一組功率晶體管。可以說這些晶體管執行重負荷，而負責控制它們的調節器。
其中24伏輸入連接器的電池。 12V連接器是輸出，Gnd連接器必須接地。當然，所有元件（晶體管和集成電路）應具有良好的散熱性并與金屬電絕緣。
24v轉12v電路圖調整：
將電位器放置在最大10kΩ（完全開路或10kΩ）并連接到DC-DC轉換器輸出12V / 50W的燈。在輸入端串聯電池，使電壓達到24V。將輸出與燈測試儀平行放置，連續刻度，正確完成（約50V）。開始轉動電位器，直到燈和測試儀的亮度顯示為12V。
直流24v轉12v電路圖
直流24v轉12v電路圖中的核心器件就是LM317,只要元器件選擇沒有錯誤，lm317保證能正常工作，整個電路就能完美實現直流24v轉12v。
