PW2052 DC-DC降壓調節器電路圖

時間:2021-01-08 10:24:21來源: 作者: 點擊:次

一般說明中英翻譯篇，翻譯部分
PW2052是一種高效率、高頻同步DC-DC降壓調節器。100%的人占空比特性提供低壓差操作，延長便攜式系統的電池壽命。內部同步開關提高了效率，

一般說明 中英翻譯篇，翻譯部分
PW2052是一種高效率、高頻同步DC-DC降壓調節器。100%的人占空比特性提供低壓差操作，延長便攜式系統的電池壽命。內部同步開關提高了效率，消除了對外部肖特基的需要二極管。在關機模式下，輸入電源電流小于1µA。限流保護和片上熱關機功能可防止過載或環境溫度。
特征

內部開關低RDS（ON）（頂部/底部）：180/100mΩ
2.5V~5.5V輸入電壓范圍
2A輸出電流
1MHz開關頻率使
外部部件
內部軟啟動限制涌流
內部補償功能
100%退出運行
符合RoHS標準且無鹵素
SOT-23-5包

應用

機頂盒
液晶電視
平板電腦
便攜式設備

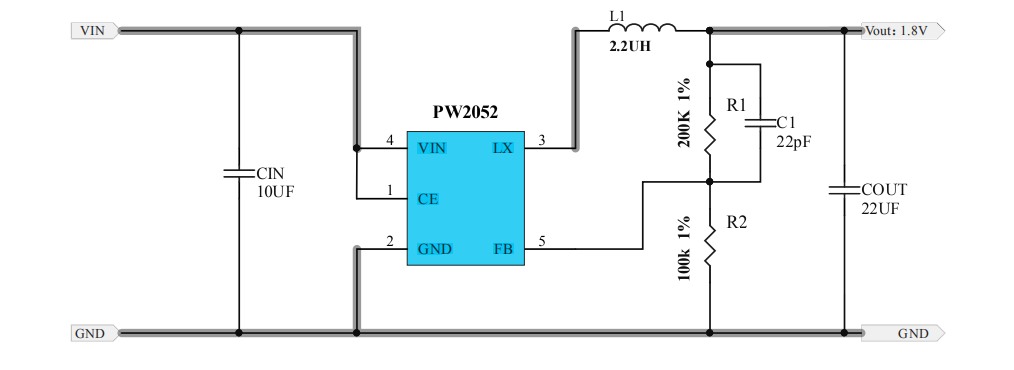

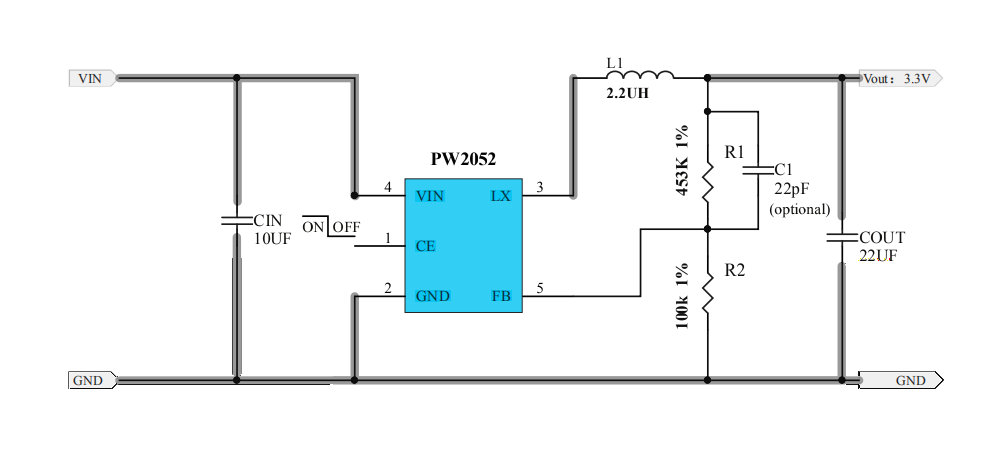

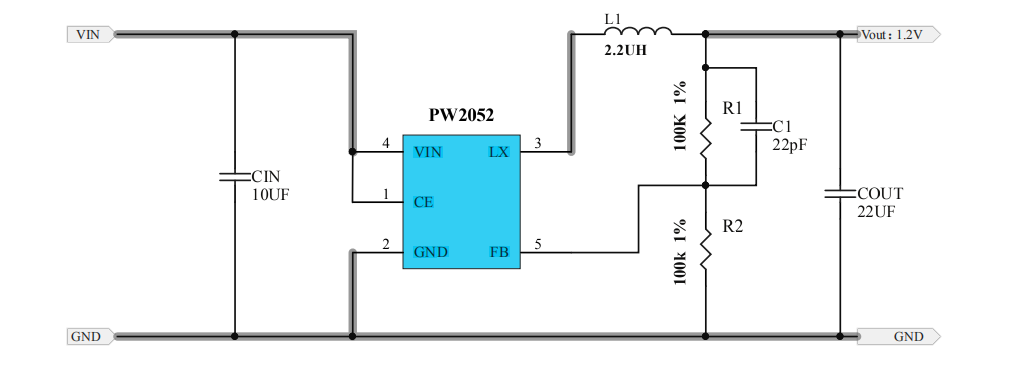

典型應用電路
