LM317集成穩壓電路

這是一種輸出電壓連續可調的集成穩壓電源，輸出電壓在1.25－37V連續可調，輸出最大電流可達1.5A。電路簡單，很適宜電子愛好者自制，于各種小電器供電。
　　工作原理
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

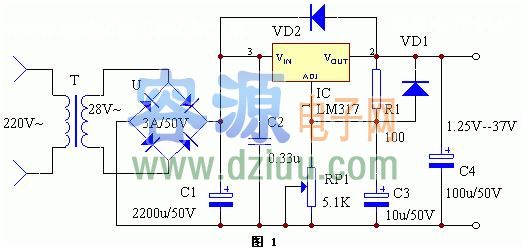

　　電路原理圖見圖1。LM317輸出電流為1.5A，輸出電壓可在1.25－37V連續調節，其輸出電壓由兩只外接電阻R1、RP1決定，輸出端和端的電壓差為1.25V，電壓將產生幾毫安的電流，經R1、RP1到地，在RP1上分得的電壓加到端，通過改變RP1就能改變輸出電壓。注意，得到穩定的輸出電壓，流經　R1的電流小于3.5mA。LM317在不加散熱器時最大功耗為2W，加上200×200×4mm3散熱板時其最大功耗可達15W。VD1為保護二極管，防止穩壓器輸出端短路而損壞IC，VD2用于防止輸入短路而損壞集成電路。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　元器件選擇與制作
　　元器件清單見下表。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》
