555逆變驅動電路圖－最簡單12v轉220v逆變器制作
您想學習簡單的逆變器電路嗎？輸出約為50瓦。并使用一些零件和一個小電路，這是一個IC 555逆變器電路。由于使用555定時器和MOSFET作為主要器件。我對其進行了很好的嘗試。當使用電源為12V電池時，輸出為220V AC 50Hz。

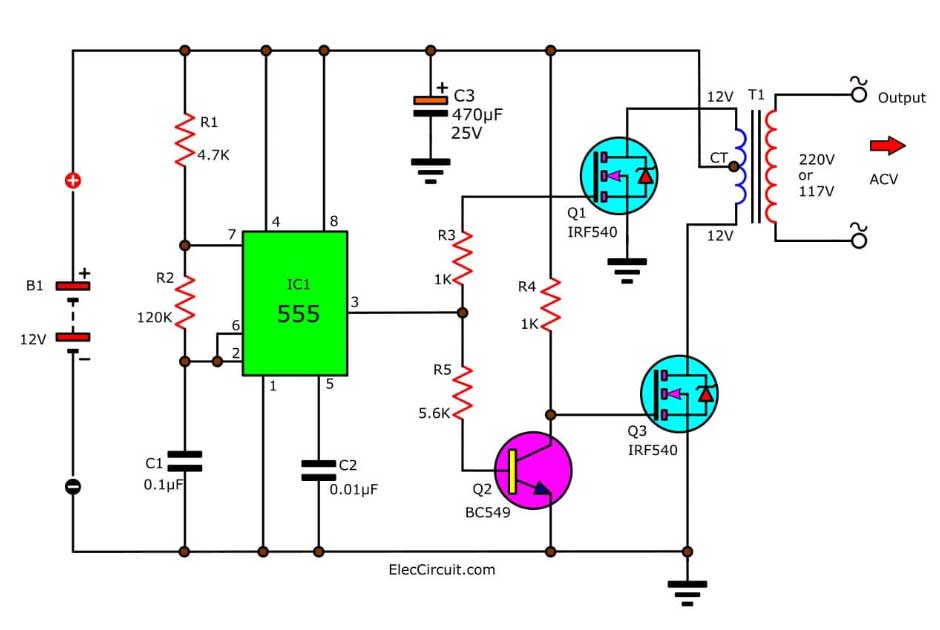

下面介紹一款MOSFET制作的555逆變器電路圖（12V轉220V逆變器制作）
頻率由R2電阻和C1電容器確定。
輸出555頻率計算
如果使用R2，則為150K。它是47HZ輸出。您可以將電位計50K與R2串聯使用。調整頻率為50HZ
MF4Me說：
“通過計算（結果將取決于組件的公差），一個通用零件的良好組合將是：
- 0.2 uf（2 x 0.1并聯）
- R1為100歐姆
- R2的72K（39K和33K串聯）。
以50.03的占空比計算得出50.069 Hz。
那就是聰明的準確性。如果您的容忍度得到解決。
更？
然后，我們同時使用N型MOSFET IRF540（Q2，Q3）來驅動變壓器線圈（初級繞組）。
IC1的引腳3上的輸出電流將有兩種流動方式。
- ˚F IRST，通過R3到Q2的柵極。
- S econd，以反相器邏輯形式流向Q1晶體管BC549，以首先反向信號差。
接下來，電流流向Q3的柵極以驅動變壓器。
它可以將低交流電壓感應到高電壓，大約為220V至250V。根據電池的狀況，為12V至14.4V。
