摘要：無繩電烙鐵是一種新型無線焊接工具，它為用戶提供了一種使用方便，靈活、安全、無靜電危害，無電磁輻射不受操作距離限制的專用高檔焊接工具。無繩電烙鐵是軍隊、地方科學研究部門、教學實驗室、衛星導彈生產基地、通信網絡機房、工廠車間，手機、電腦制造行業，家電生產廠家，電器維修行業和口腔醫院牙科技工室的高級（檔）無線焊接工具。
   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

無繩電烙鐵是一種新型無線焊接工具，它能為用戶提供一種使用方便，靈活、安全、無靜電危害，無電磁輻射干擾，不受操作距離限制的專用無繩（線）焊接工具。該項科技成果已獲得國家實用新型專利權。它是常規有線電烙鐵的一大發展，其優點是克服了有線電烙鐵使用不方便，有電線纏繞煩惱，使用操作距離受到限制，有靜電感應危害，易靜電擊穿燒壞電子部件等缺點。無繩電烙鐵是軍隊、地方科學研究部門、教學實驗室、衛星導彈生產基地、通信網絡機房、工廠車間，手機、電腦制造行業，家電生產廠家，電器維修行業和口腔醫院牙科技工室的高級（檔）無線焊接(加溫)工具。下面就該項科研成果的技術原理和性能作具體介紹。   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
一、無繩電烙鐵原理
1．設計思想：本項目是總結了常規有線電烙鐵使用不便、有靜電感應危害等缺點而進行創新設計。首先選用了無線傳遞熱能的原理，多次設計和實驗，總結出了由一種自身貯存大量熱能的無繩電烙鐵單元和其專用可調恒溫式充熱烙鐵架單元（可以實現分離方便）兩部分組成。采取這樣的設計思想就可以實現220V電源轉換為熱能后的無線傳輸（遞）。
2．設計原理：一套無繩電烙鐵設計是由一種自身貯存大量熱能的無繩（線）電烙鐵單元和其專用紅外線充熱恒溫式烙鐵架（焊臺）單元兩部分組成。其設計原理是在專用烙鐵架（焊臺）單元內通入220V交流電源并由集成電路檢測和控制雙向可控硅元件對特制的紅外高溫陶瓷筒內速熱組件進行間斷供電快速加熱產生紅外熱能。當把設計研制的無繩電烙鐵單元中的烙鐵頭部和特制貯熱芯體插入紅外線高溫陶瓷筒的紅外熱源里進行熱能貯存以后，當人為取走無繩電烙鐵單元時，就可以靠自身（貯熱芯體）貯存的大量熱能給烙鐵頭部供熱，能讓用戶有無線焊接5分鐘（20分鐘以內）的有效焊接時間；如無繩電烙鐵單元不用，放回專用烙鐵架時，可以在很短時間（1分鐘左右）又可充熱貯熱恢復設定溫度。當用兩把無繩電烙鐵循環充熱焊接，這樣可以不受焊接時間長短的限制。
3．該項成果的關鍵技術及創新點是：研制的無繩電烙鐵單元中的關鍵部件——貯熱芯體。該芯體了多次配方實驗，研制成了能在短時間內大量吸收紅外線熱源，并將熱能貯存在芯體中且放熱時主要通過烙鐵頭部輸放能量。另一個關鍵技術是將220V交流電源受控間斷給一個特制高溫陶瓷筒速熱組件，讓陶瓷筒內產生可調且恒溫的紅外線熱源。其創新點是將兩項關鍵技術給結合或分離，且實現220V交流電源轉化為熱能的無線傳輸（遞）。
4．無繩電烙鐵單元基本組成

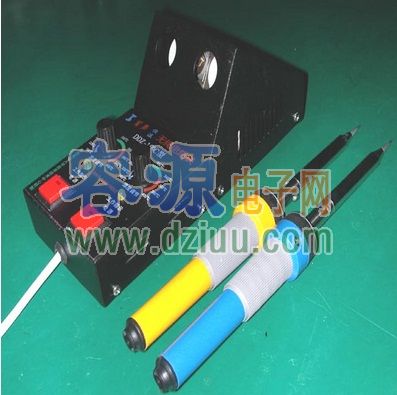

無繩電烙鐵單元基本組成是：①烙鐵頭；②貯熱芯體；③隔熱不銹鋼管套；④耐高溫塑料烙鐵把組成。其連接結構是烙鐵頭與貯熱芯體緊密相連（也可一體化），貯熱芯體與不銹鋼管套相連，不銹鋼管套與耐高溫塑料烙鐵把相聯。
（1）烙鐵頭：是采用多合金銅材料研制而成。其特點是傳熱性能好，粘焊錫，長時間加溫不易燒死頭（尖）部，耐腐蝕，耐焊接、耐磨損，使用壽命長。
（2）貯熱芯體：是采用金屬銅體和非金屬保溫吸熱材料、多次配方實驗研制成體積小、重量較輕、耐高溫、耐磨損、不掉皮（有電鍍層）；采用筒體全方位吸熱（垂直方向吸熱），水平方向給烙鐵頭部供熱原理，其特點是充熱（吸熱）速度快，貯熱量大，保熱（溫）性能強，傳遞熱量效率高，充熱放熱無損耗（體積），使用壽命長。
（3）不銹鋼隔熱管套：用φ10mm的不銹鋼管，并在其周圍（圓柱面）打若干的直徑2毫米的圓孔形成隔熱層，易防貯熱芯體上的熱量傳輸?shù)嚼予F把上。其特點是采用不銹鋼材料，其光潔度好，重量輕，耐溫壽命長。
（4）烙鐵把：選用耐溫塑料，專門設計的模具壓制而成。其特點是光潔度好，色彩鮮艷，重量輕（空心），耐磨損，易清潔。
5．紅外線恒溫調溫焊臺（專用烙鐵架）單元的基本組成
紅外線恒溫調溫焊臺（烙鐵架）內主要有：①集成電路自動控制恒溫電路板；②紅外高溫陶瓷筒速熱組件；③機殼結構組件組成。
（1）集成電路自動控制恒溫電路板主要采用集成電路芯片采集紅外高溫陶瓷筒組件上的溫度比較信號，又把人工控制設置參考溫度基準信號，將這兩種參考信號進行運算、放大，然后再去控制電路板上的雙向可控硅元件的導通和截止時間，從而實現了自動控制紅外高溫陶瓷筒組件內速熱組件供電的能量大小，使其恒溫溫度在人工設置溫度中±2℃變化。
（2）紅外高溫陶瓷筒組件主要由陶瓷筒、速熱發熱芯，外溫隔離層、三角形支架、溫度探測器組成。該組件主要受控于集成電路溫控電路板，它是負載元件。其主要任務是將220V電源轉化為熱能，并紅外線幅射原理將熱能單向往高溫陶瓷筒內幅射，盡量減少向外部擴散熱量，這樣有利于節省電能。該組件上的溫度探頭可隨時向集成電路溫控板報告該組件上的升溫降溫數據。
（3）機殼結構組件主要有下底板（四個機座），溫控箱（設有松香焊錫槽和溫控旋鈕口，工作指示燈口，電源開關口），紅外高溫陶瓷組件箱（設有通風散熱孔，無繩電烙鐵單元插入孔）；該組件的主要作用是將集成電路溫控電路板，紅外高溫陶瓷組件安裝在其內部，從而組成一套完整的無繩電烙鐵專用烙鐵架（焊臺）。
二、無繩電烙鐵優點和積極效果
1．用戶使用方便、輕便、靈活、操作距離不受限制。
2．烙鐵架（焊臺）單元組件中設溫度高低調節旋鈕，由160℃－400℃連續可調，并有溫度高低檔格指示，并設有蘭區（低溫區），綠區（中溫區）和紅區（高溫區）。
3．設計了自動恒溫電子電路，可根據用戶設置的使用溫度自動恒溫，誤差范圍±2℃。
4．設計了雙線（火、零）開關控制按鈕和電源指示發光二極管，加溫（工作指示）指示（發光二極管）燈，可以觀測工作，使用安全可靠無漏電現象。
5．烙鐵架上設置了松香焊錫盒，為用戶提供了方便的焊接條件。
6．采用了集成電路恒溫自控式間斷供電，這樣可以延長加熱芯體組件的使用壽命。
7．因無繩電烙鐵單元自身不帶電，徹底消除了各種靜電感應危害，并且烙鐵專用架單元（焊臺）省去了三線接地線，采用二線和通用單相電源插頭供電。
8．因無繩電烙鐵單元自身無電路元件又不帶電，則該單元可不怕風吹雨淋，野外作業更為方便。
9．無繩電烙鐵單元十分輕便，體積小，重量輕，貯熱量大，離開烙鐵架后，才開始使用，放熱慢，充貯熱能快。
10．采用了自動恒溫電路間斷給紅外高溫陶瓷筒上電阻絲供電（非加熱耗電0.05W），這樣可大量節省電能。
三．無繩電烙鐵的使用方法和注意事項
1．電烙鐵使用前應檢查電源電壓是否與烙鐵架（焊臺）單元組件輸入電壓（220V）是否相符。
2．電烙鐵架（焊臺）應保持干燥，嚴禁在潮濕或淋雨后使用，無繩電烙鐵單元不怕潮濕淋雨。
3．新烙鐵架初次通電使用時，因電熱元件燒熱而出現煙霧，為正常現象，不久會消失，下次使用再不會產生煙霧。
4．無繩烙鐵頭（咀），如發現不上錫時助焊劑活化，上錫使用。
5．根據使用場合和焊接面體大小，可焊接溫度，焊接溫度調在綠區最佳，如溫度長時間調在高溫區（紅區），易燒死無繩電烙鐵單元的烙鐵頭（咀）部分，不易粘錫。如發現上述應降溫后，再刮干凈烙鐵頭部，用助焊劑活化后，上錫恢復正常使用。
6．嚴禁在通電下，高溫下更換零部件。
7．方便焊接，最好在烙鐵架上的專用松香盒內加入適量松香，便于活化無繩電烙鐵頭部，更加方便焊接。
四．無繩電烙鐵的技術指標
1．功率：15－150W（靜態功率0.05W）
2．輸入電壓：160－260V范圍可正常恒溫
3．調溫范圍：160℃－480℃ （DDZ-150A型80-480度）
4．恒溫范圍：±2℃
5．無繩活動范圍：1－100m
6．無靜電感應危害（該產品的最大優點）
7．無電磁幅射
8．無工作噪聲
9．配有各種規格烙鐵頭（口腔技工室專用勺型烙鐵頭）
10．烙鐵頭采用合金材料，為長壽命型。
