彩電集成塊STR50115引腳功能及代換型號

彩電集成塊STR50115引腳功能及代換型號

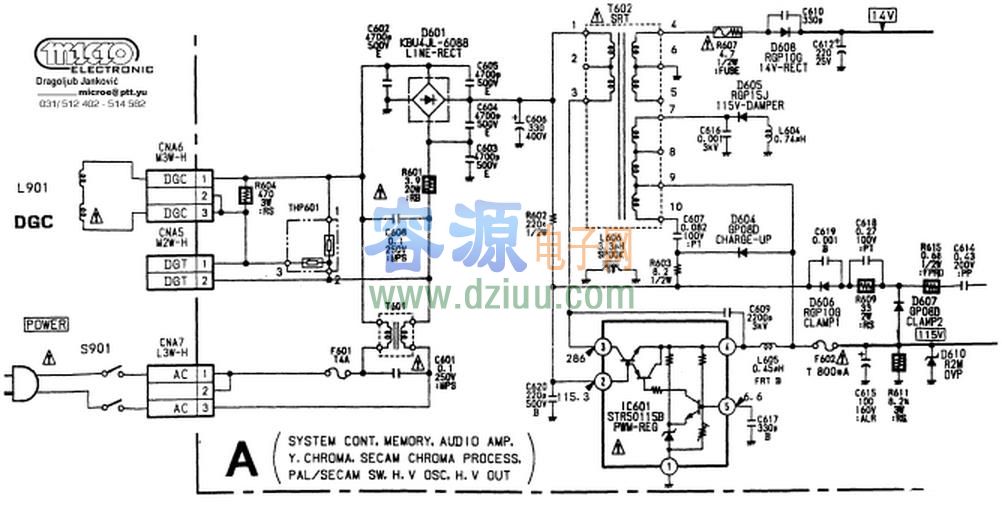

   str50115是彩電開關電源核心器件，該器件直接決定開關電源是否正常工作，應該電路如下：










溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

STR50115集成塊引腳功能：

STR50115引腳功能的電壓資料參數

1  地                0
2  啟動脈沖          117.4
3  開關管集電極      300
4  直流輸出端        116.9
5  電壓調整管        6.7

代換型號：

STR40115 STR4412 STR50103A STR50213 STR51213 STR50103 STR50103A STR50113 STR50115A STR50115B KWY50103
