魚缸水溫自動控制器電路 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

熱帶魚缸水溫自動控制器通過運用負溫度系數熱敏電阻器感溫探頭，通過加熱氣對魚缸自動加熱。本電路暫態時間取得較小，有利于溫控精度，對各種大小魚缸都適用。 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

一、電路工作原理
通過二極管VD2~VD5 整流、電容器C2 濾波后，給電路的控制部分提供了約12V 的電壓。555 時基電路接成單穩態觸發器，暫態為11s。
設控制溫度為25ºC，通過調節電位器RP 使得RP + Rt = 2R1，Rt 為負溫度系數的熱敏電阻。當溫度低于25ºC 時，Rt 阻值升高，555 時基電路的2 腳為低電平，則3 腳由低電平
輸出變為高電平輸出，繼電器K 導通，觸點吸合，加熱管開始加熱，直到溫度恢復到25ºC時，Rt 阻值變小，555 時基電路的2 腳處于高電平，3 腳輸出低電平，繼電器K 失電，觸點
斷開，加熱停止。 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

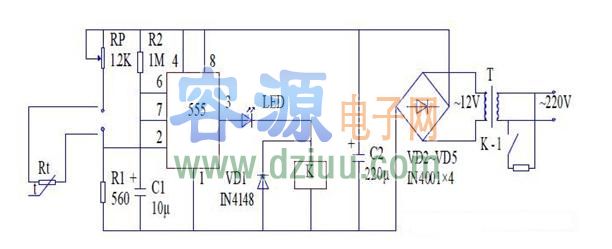

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

二、元器件的選擇
IC 選用NE555、μA555、SL555 等時基集成電路；VD1 選用IN4148 硅開關二極管；LED選用普通發光二極管；VD2~VD5 選用IN4001 型硅整流二極管；Rt 選用常溫下470Ω MF51
型的負溫度系數熱敏電阻器；RP 選用WSW 有機實心微調電位器；R1、R2 選用RXT—1/8W型碳膜電阻器；C1、C3 選用CD11—16V 型電解電容器；C2 選用CT1 瓷介電容器；K 選用工作電壓12V 的JZC—22F 小型中功率電磁繼電器。 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

三、制作與調試方法
溫度傳感探頭用塑料電線將熱敏電阻器Rt 連接好，然后用環氧樹脂膠將焊接點與Rt一起密封，這樣就不怕水的侵蝕。在制作過程中只要電路無誤，本電路很實現，元
件性能，安裝后不調試用。
