LM393引腳圖中文資料參數

LM393引腳圖中文資料參數   <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》

該電路的特點如下：


LM393 是雙電壓比較器集成電路。

比較器數:2
工作溫度范圍:0°C -- +70°C
SVHC(高度關注物質):No SVHC (18-Jun-2010)
通道數:2
邏輯功能號:393
工作電源電壓范圍寬，單電源、雙電源均可工作，單電源： 2～ 36V， 雙電源：±1～±18V；    <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》

消耗電流小， ICC=0.8mA；
輸入失調電壓小， VIO=±2mV；
共模輸入電壓范圍寬， VIC=0～VCC-1.5V；
輸出與TTL，DTL，MOS，CMOS 等兼容；
輸出可以用開路集電極連接“或”門；
采用雙列直插8 腳塑料封裝（DIP8）和微形的雙列8 腳塑料封裝（SOP8）。   <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》

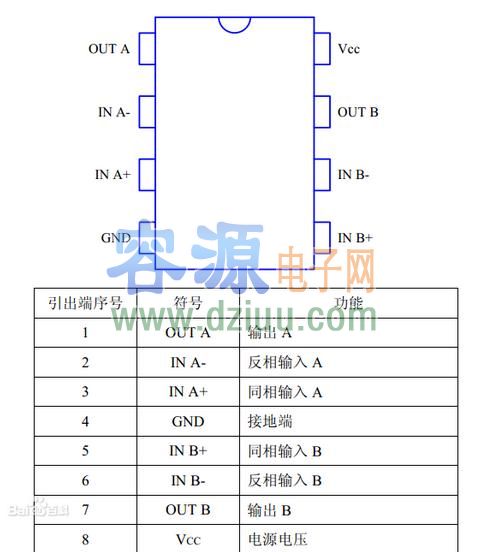

LM393引腳功能：   <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

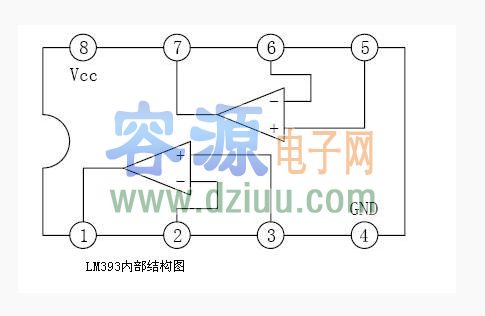

內部結構：


溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<

LM393好壞決斷：    <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》

通常使用模擬萬用表（指針式萬用表），測量各引腳對地（GND）引腳的電阻和各引腳對（VCC）引腳的電阻來進行判斷，不過這種方法，事先對一只好的LM393進行一遍測量，然后以此為參考數據，來進行判斷。這種方法測到的電阻不與參考值吻合，被測IC完好，但其阻值變化有規律，不會與參考值偏差太大，具有的準確性。   <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》
