步進繼電器檢測方法
步進繼電器檢測方法
步進繼電器具有動作快、工作穩定、使用壽命長、體積小等優點。廣泛應用于電力保護、自動化、運動、遙控、測量和通信等裝置中。在
應用中
對檢測方法有
了解，下方將詳細介紹檢測方法：
1、測觸點電阻
用萬能表的電阻檔，測量常閉觸點與動點電阻，其阻值應為0，（用更加精確方式可測得觸點阻值在100毫歐以內）；而常開觸點與動點的阻值就為無窮大。由此可以區別出那個是常閉觸點，那個是常開觸點。 <<小提示：在本站發布文章后，就可以自定義文章下方的廣告內容，可以替換成自己的廣告，方便你推廣自己的產品，快去試試吧！》
2、測線圈電阻
萬能表R×10Ω檔測量繼電器線圈的阻值，從而判斷該線圈是否存在著開路現象。
3、測量吸合電壓和吸合電流
找來可調穩壓電源和電流表，給繼電器輸入一組電壓，且在供電回路中串入電流表進行監測。慢慢調高電源電壓，聽到繼電器吸合聲時，記下該吸合電壓和吸合電流。為求準確，可以試多幾次而求平均值。 <<小提示：在本站發布文章后，就可以自定義文章下方的廣告內容，可以替換成自己的廣告，方便你推廣自己的產品，快去試試吧！》
4、測量釋放電壓和釋放電流
也是像上述那樣連接測試，當繼電器發生吸合后，再
降低供電電壓，當聽到繼電器再次發生釋放聲音時，記下
的電壓和電流，亦可嘗試多幾次而取得平均的釋放電壓和釋放電流。
下，繼電器的釋放電壓約在吸合電壓的10～50%，
釋放電壓太小（小于1/10的吸合電壓），則不能正常使用了，這樣會對電路的穩定性造成威脅，工作不可靠。 <<小提示：在本站發布文章后，就可以自定義文章下方的廣告內容，可以替換成自己的廣告，方便你推廣自己的產品，快去試試吧！》
本文地址：http://m.zskn.com.cn/dz/21/510122137.shtml
本文標簽:
- 上一篇文章：三相固態繼電器的分類
- 下一篇文章：應用CD4069輕觸電子開關電路圖
-

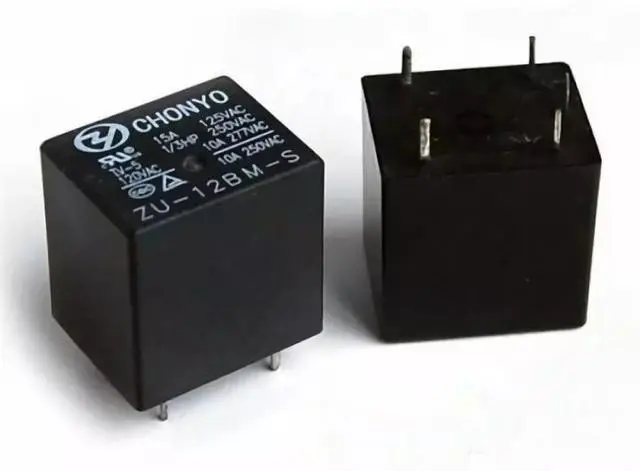

一文告訴你繼電器是什么及種類
繼電器是什么？種類有哪些？通過下面內容的介紹，大家都會有繼電器有一個全新的認識，如果大家閱讀完本文還有不明白的地方可以在本文下方留言。
關鍵詞： 所屬欄目：元器件知識 -
時控開關和時間繼電器怎么接線？
關鍵詞： 所屬欄目：開關電源電路圖 -

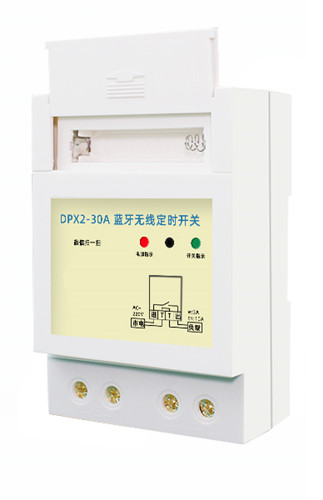

定時開關和時間繼電器有什么區別？
定時開關和時間繼電器都是電路中常用的電子元器件，都是對時間進行調整，應用對象都是時間，兩者之間有什么不同。
關鍵詞： 所屬欄目：開關電源電路圖 -
三相交流固態繼電器（接觸器）接線圖
三相交流固態繼電器是集三只單相交流固態繼電器為一體，以單一輸入端對三相負載進行直接開關切換，并可以用幾毫安的微小信號來控制大功率負載的起動與切斷的開關器件。三相交流固態繼電器以三只可控硅作為A、B、C三相的輸出開關觸點，有不同電流、電壓等級，能夠可靠、安全、方便地控制三相交流電機、加熱器等三相負載。
關鍵詞：電機控制 所屬欄目：元器件知識 -
如何選擇光藕繼電器
如何選擇光藕繼電器
如何選擇光藕繼電器－光藕繼電器的選擇原則 （1）光藕繼電器的主要技術性能，如觸點負荷，動作時間參數，機械和電氣壽命等，應滿足整機系統的要求
關鍵詞：電路設計 所屬欄目：電子基礎 -
直流固態繼電器內部電路
直流固態繼電器內部電路
固態繼電器內部電路G5NB-1ADC5的框圖如圖13-17所示。它主要由輸入電路，光耦合器，驅動電路，開關輸出電路和瞬態峰值抑制電路組成。
（1）輸入
關鍵詞：直流固態繼電器 所屬欄目：電子基礎 -
傳感器激活繼電器脈沖
一個傳感器打開Q1來激活低頻555振蕩器，這會脈沖電燈I1。傳感器對于改變光線或者溫度是很敏感的。 :
關鍵詞： 所屬欄目：傳感器技術 -
繼電器驅動保護電路設計
在開始選擇繼電器驅動的時候，習慣性選擇現有的集成芯片，比如NUD3126和NUD3124，沒有仔細想過為什么要選用它們，是否可以選擇分立的三極管或者達林頓管。這里做一些分析
關鍵詞：過流保護電路過壓保護電路短路保護電路 所屬欄目：電子器材 -

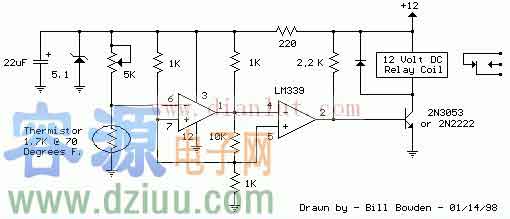

LM339設計的電子溫控器及繼電器
如圖所示是LM339設計的電子溫控器及繼電器電路的電路圖。 本電路是一個簡單的自動調溫器電路，可用于控制，通過繼電器觸點繼電器與供電的一個小空間加熱器。繼電器觸點的額定以上應為
關鍵詞： 所屬欄目：傳感器技術 -
解析繼電器觸點5種保護方法(圖文)
看到一張網上的圖描述觸點的接通時間的過程分析的，非常不錯，先放在這里。我們知道其實繼電器的觸點保護要比Mosfet更加殘酷，一般繼電器的負載要比Mosfet大很多。常見的直
關鍵詞：過壓保護電路短路保護電路過流保護電路 所屬欄目：元器件知識 -
繼電器驅動電路中二極管保護電路及故障處理(圖文)
繼電器內部具有線圈的結構，所以它在斷電時會產生電壓很大的反向電動勢，會擊穿繼電器的驅動三極管，為此要在繼電器驅動電路中設置二極管保護電路，以保護繼電器驅動管。
如圖9-53
關鍵詞：短路保護電路 所屬欄目：電路圖 -

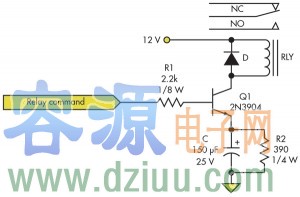

降低繼電器線圈功耗的電路
