快速判斷三端穩壓器管腳

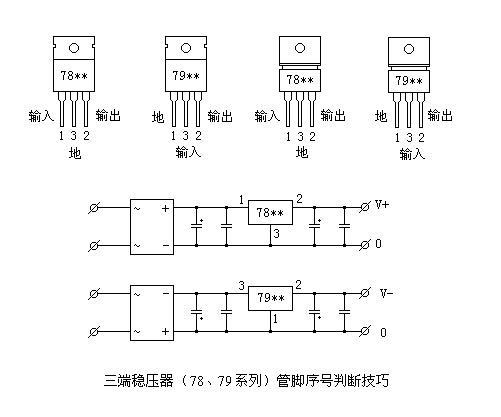

要想快速判斷三端穩壓器管腳其實很簡單，平時用的都是78、79系列三端穩壓器，而最常用的是TO-220和T0-202兩種封裝。這兩種封裝的圖形及引腳序號、引腳功能如下圖所示。
圖中的引腳號的標注方法是按照引腳電位從高到低的順序標注的，
引腳①為最高電位，
③腳為最低電位，
②腳居中。
從圖中可以看出，不論78系列、還是79系列，②腳均為輸出端。對于78正壓系列，輸入是最高電位，為①腳，地端為最低電位，為③腳。對于79負壓系列，輸入為最低電位，自然是③腳，而地端為最高電位，為①腳，輸出為中間電位，為②腳。
此外，還應注意，散熱片總是和最低電位的第③腳相連，這樣在78系列中，散熱片和地相連接，而在79系列中，散熱片和輸入端相連接。
用 萬用 表 判斷三端穩壓器的方法與三極管的判斷方法相同，三端穩壓器類似于大功率三極管。在平時使用過程中，就可以很方便使用萬用表來判斷。但最好用指針萬用表（這只是我個人的意思）。
