L7805CV、LM317、LM337三端集成穩壓應用電路圖
L7805CV、LM317、LM337三端集成穩壓應用電路圖
L7805CV三端穩壓集成電路輸出電壓穩定在4.75-5.25V
，最大輸入電壓為35 V，輸出電流電大為1.5A，輸出紋波小，應用方便，廣泛應用于對日常電源電路中。 <<
與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》
LM317為可調穩壓電源，
調節范圍為1.2---37V可調，內部有短路保護電路和過流過熱保護功能，是一種使用方便，應用廣泛的集成穩壓電路。 <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》

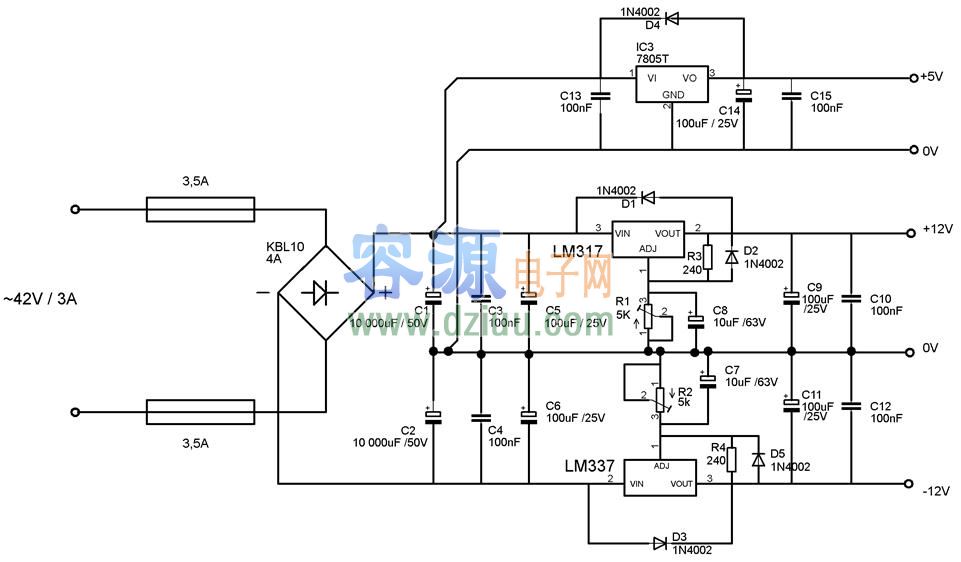

LM337同樣是可調穩壓電路，不過 這是負電壓，調節范圍為-1.2至-37V，負載電流最大為2A為安全電流，應用電路和LM317一樣，只是輸出電壓是負電壓，下面是三種穩壓電源應用電路圖：
<<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》
<<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
