介紹簡易漏電報警器電路

《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

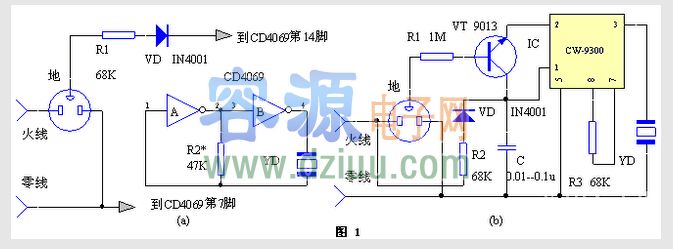

            圖（b）采用一片CW9300音樂IC制作的漏電報警器，R1和VT構成了高靈敏觸發電路，，該報警器靈敏度較高，其泄漏報警電流小于10uA。音樂IC的工作電壓由R2降壓、VD整流、C濾波后供給。該電壓取自220V市電火線，，同某些靠泄漏電流、電壓維持IC發聲的報警電路相比，不僅報警音量較大，且克服了上述電路音量隨漏電流大小而變化的不足。
元器件選擇與制作《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

元器件按原理圖選用�！栋鏅嗦暶鳎罕疚挠扇菰措娮泳W（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

制作時可根據具體選擇一種電路，將組合式插座內下端一個二眼插座的兩片電極剪掉，以便容納電路元件，在其內空位進行安裝。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

安裝完畢，一只200Ω電阻，一端接電源火線，另一端接插座地端模擬漏電試驗，電路應正常工作。圖中二極管的耐壓應＞400V，YDΦ27mm的，晶體管VT的β≥100，電阻均用1/8W。
