石英晶體振蕩器介紹如下：
一、術語解釋
1、頻率準確度：在規定條件下，石英晶振輸出頻率相對于標稱頻率的允許偏離值。常用其相對值表示。
2、頻率穩定度：　　
2.1[時域表征] 　　
　　 ⑴ 在規定條件下，石英晶振內部元件由于老化而引起的輸出頻率隨時間的漂移。通常用某一時間間隔內的老化頻差的相對值來量度（如日、月或年老化率等）。　　
　　 ⑵ 日穩定度（或稱日波動）：指石英晶振輸出頻率在24小時內的變化情況。通常用其最大變化的相對值來表示。
2.2[頻域表征] 　　
　　 ⑴ 單邊相位噪聲功率譜密度，石英晶振輸出信號的頻譜中，用偏離載頻f Hz處每Hz帶寬內單邊相位噪聲功率與信號功率之比的分貝（dB）量，可寫作￡（f）單位為dB/Hz。　　
　　 ⑵ 頻譜純度：是量度石英晶振內部噪聲及雜散譜的尺度。通常用單邊噪聲功率譜密度來表示。
3、輸出波形：有正弦波和方波兩種。
4、輸出幅度：在接入額定負載的規定條件下，石英晶振輸出的均方根值電壓。
5、頻率溫度特性：當環境溫度在規定范圍內按預定方式變化時，石英晶振的輸出頻率產生的相對變化特性
6、壓控線性度：指壓控石英晶振輸出頻率與壓控電壓曲線偏離線性的程度。
二、應用指南
根據石英晶振的不同使用要求及特點，通常分為以下幾類：普通石英晶振、溫補石英晶振、壓控石英晶振、溫控石英晶振等。安裝石英晶振時，應根據其引腳功能標識與應用電路應連接，避免電源引線與輸出引腳相接輸出。

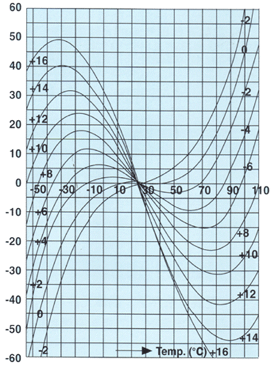

在測試和使用時所供直流電源應沒有足以影響其準確度的紋波含量，交流電壓應無瞬變過程。測試儀器應有足夠的精度，連線合理布置，將測試及外圍電路對石英晶振指標的影響降至最低。 AT切型晶體的頻率溫度特性曲線如下：

1、普通石英晶振（PXO）：是一種沒有采取溫度補償措施的晶體振蕩器，在整個溫度范圍內，石英晶振的頻率穩定度取決于其內部所用晶體的性能，頻率穩定度在10-5量級，一般用于普通場所作為本振源或中間信號，是石英晶振中最廉價的產品。
2、溫補石英晶振（TCXO）：是在石英晶振內部采取了對晶體頻率溫度特性進行補償，以達到在寬溫溫度范圍內滿足穩定度要求的晶體振蕩器。一般模擬式溫補石英晶振采用熱敏補償網絡。補償后頻率穩定度在10-7~10-6量級，由于其良好的開機特性、優越的性能價格比及功耗低、體積小、環境適應性較強等多方面優點，因而獲行了廣泛應用。
3、恒溫石英晶振（OCXO）：采用精密控溫，使電路元件及晶體工作在晶體的零溫度系數點的溫度上。中精度產品頻率穩定度為10-7~10-8，高精度產品頻率穩定度在10-9量級以上。主要用作頻率源或標準信號。
4、壓控石英晶振（VCXO）：是一種可通過調整外加電壓使石英晶振輸出頻率隨之改變的晶體振蕩器，主要用于鎖相環路或頻率微調。壓控石英晶振的頻率控制范圍及線性度主要取決于電路所用變?nèi)?a href=../ie_link.asp?gjc=二極管>二極管及晶體參數兩者的組合。

如果對本文介紹有疑問，請?jiān)谖恼孪路皆u(píng)論區留言。
