本例介紹的非接觸式液位報警器適用強酸或強堿溶液的液位報警。該報警器分為液位傳感器和信號器兩部分，不要直接接觸液體，在溶液表面放置一個含有一段鐵絲的浮子，便可測量液位。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

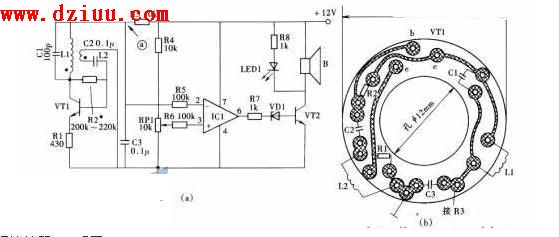

工作原理非接觸式液位報警器電路如圖，分為液位傳感器和信號器兩部分。R1-R3、C1-C3、VT及L1、L2構成了液位傳感器電路，其余部分為信號器。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

液位傳感器上是一個振蕩頻率約1MHz的電感反饋高頻振蕩器。主振線圈L1及反饋線圈L2均通過支架套在溶液管子外邊，溶液表面放置一個含有一段鐵絲的浮子。當管中液位較低時，浮子遠離線圈L1、L2，高頻振蕩器處于正常振蕩，A點電位較高。管中液位升高至浮子進入線圈L1、L2內時，浮子中鐵絲加大了線圈中的損耗迫使高頻振蕩器停振，VT1由振蕩器變?yōu)榉糯?img src="/image/wz/zhuangkuang.jpg" />，于是A點電位明顯下降。A點電位的變化將使得比較器IC1輸出由低電平變高電平。該電平電阻R7及穩壓二極管VD1使三極管VT2由截止變?yōu)轱柡蛯�通，于是發光二極管VD3和蜂鳴器B1發出聲光報警信號。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

元器件選擇比較器IC1采用TL061。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

VD1用6.2V/0.5訪硅穩壓二極管。三極管VT1、VT2均用8050型或9013,3DG12,3DX201型硅NPN中功率三極管，要求其電流放大系數β＞100。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

R1-R8用RTX-1/8W型碳膜電阻器；RP1選用WH7-A型立式微調電位器。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

C1選用CT1型高頻瓷介電容器，C2、C3選用CT4D型獨石電容器。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

B選用工作電壓6-12V的斷續聲、壓電陶瓷蜂鳴器。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

制作與調試傳感器制作時，將R1、R2,C1-C3及VT1用立式焊在一個如圖的環形印制板上。線圈L1用如。1mm漆包線在內徑為10mm的圓柱形變壓器骨架上密繞30匝，其外用同樣漆包線繞1匝L2。然后將焊好的印制板用膠粘在骨架的一端，焊接面朝外。再把L1及L2端部焊在印制板相應上。減少傳感器和信號器的連線，傳感器部分的電阻器R3安裝在信號器的印制板上。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

浮子的制作方法是：截取6mm長、直徑1.5mm的普通鐵絲，將其置于8mm長、直徑4mm的聚乙烯軟管內，然后用電烙鐵將聚乙烯管兩端密封。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

電路調試分兩步進行。首先調試傳感器電路。方法是改變R2電阻值使得L1線圈骨架中空載時A點電位為7V左右，而將Φ0.5mm的鐵絲插人L1線圈骨架中時A點電位低于3V.然后調節電位器RP1，將比較器IC1同相輸人端電位調至5V。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

調試完畢，用環氧樹脂將傳感器上的元件部分包封起來投人使用。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
