90年代的熒光燈都是依靠笨重的線圈鎮流器和氖管啟輝器點亮的，雖然鎮流器經久耐用，但氖管啟輝器的啟動時間受環境溫度和電壓變化影響較大，使用不理想。今天介紹一種簡易電子啟輝器來代換氖管啟輝器，可熒光燈隨溫度降低和電壓變化而啟動慢或不能啟動的問題。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

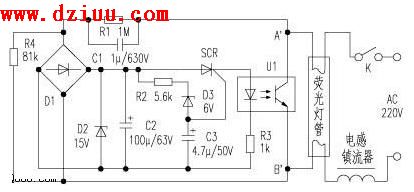

　　該電子啟輝器原理圖如附圖，他的主要器件是可控硅和光電耦合器。開關K接通后，市電220V熒光燈絲和R1、C1阻容降壓及R4分壓后，再經橋堆D1整流、C2濾波及15V的穩壓二極管D2后給單向可控硅及光電耦合器供電。單向可控硅的控制電壓由R2、6V穩壓二極管D3和C3供給，在電源接通1秒內，可控硅SCR即導通，光電耦合器U1內發光二極管發光，光敏三極管受光后導通，使熒光燈燈管的燈絲有大電流流過進行預熱。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

此外，光敏三極管導通又使電子啟輝器控制端短路，電子啟輝器失電，光電耦合器內光敏三極管由導通突然截止，相當于將燈絲電路斷開。電感鎮流器的作用，在熒光燈管兩端產生高壓將熒光燈點亮。熒光燈點亮后，燈管兩端A' B'間的電壓會降低到50V(6W)至108V(40W)，此電壓再經阻容降壓和分壓后便使其整流后的電壓更低，電壓不能使得穩壓二極管D3反向導通，因而SCR不會導通，光電耦合器也不會工作，只有在關斷電源后再次啟動才會重復上述工作過程。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
