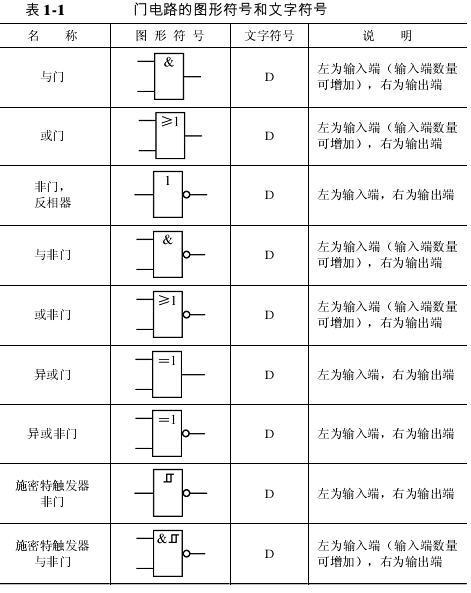

什么是門電路及門電路符號表

"The Gate" is such a circuit: it provides among the various input signals to meet a certain logic relations, the only output. Usually have the following three gates: the gate, or gate, NOT gate (inverter).
“門”是這樣的一種電路：它規定各個輸入信號之間滿足某種邏輯關系時，才有信號輸出。通常有下列三種門電路：與門、或門、非門(反相器)。
　　從邏輯關系看，門電路的輸入端或輸出端只有兩種狀態，無信號以“0”表示，有信號以“1”表示。也可以這樣規定：低電平為“0”，高電平為“1”，稱為正邏輯。反之，如果規定高電平為“0”，低電平為“1”稱為負邏輯。然而，高與低是相對的，所以在實際電路中要先說明采用什么邏輯，才有實際意義。
