高速TTL探頭電路(觸發器)

高速TTL探頭電路

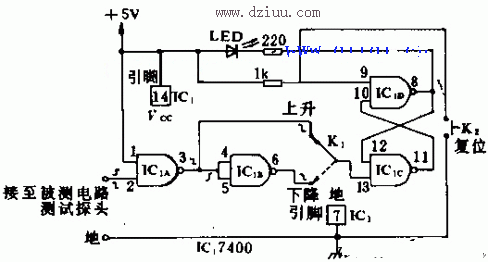

由“與非門”連成的RS觸發器檢測出很窄的脈沖，最窄的脈寬可以小到相當于構成觸發器的兩個“與非門”的總延遲時間(約30ns)。在脈沖剛出現時，電路便改變，并由發光二極管顯示出觸發器的輸出。在查出脈沖之后，用K2使電路復位。根據K1的選擇，本電路可以對正脈沖或負脈沖作出響應。本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。
