1M函數信號發生器介紹

一、用 途
本函數信號發生器，能產生0.1 Hz~1 MHz的正弦波、方波、三角波、脈沖波、鋸齒波信號波形，具有直流電平調節、占空比調節。適合在音頻、機械、化學、電工、電子、醫學、土木建筑等各個領域的科研單位、工廠、學校、實驗室用，并于學校電工，電子及相關課程的教學演示示教。
二、技術指標
1、頻率范圍：0.1 Hz~1 MHz
2、輸出波形：正弦波、方波、三角波、脈沖波、鋸齒波等
3、輸出電壓幅度：最大20 Vp~p
4、功率： ≥ 3 W
5、衰減器： 30 db
6、直流電平： -10 V ~ +10 V
7、占空比： 10 ~ 90%（方波）
8、頻率誤差： ≤ ± 5%
9、波形特性： 正弦波失真 ≤ 2%
三角波、鋸齒波非線性 ≤ 2%
方波上升時間≤50us
10、電源電壓：交流 220 V、50 Hz
11、環境條件：溫度 -10℃ ~ +40℃
濕度 < 80 %（ + 40℃ ）
大氣壓力 760 mm Hg ± 3 mm Hg
12、外形尺寸：80（H）×180（W）×225（D）mm
13、重量：1 Kg

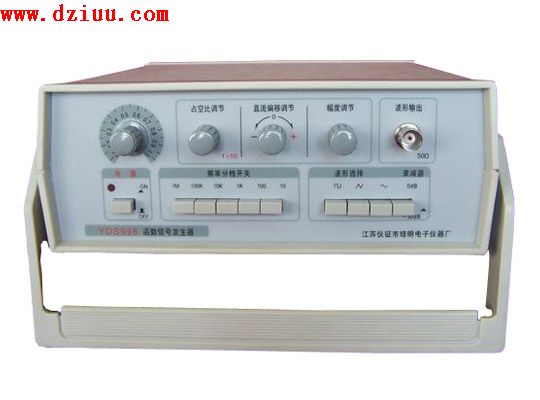

三、版面說明
1、電源開關：（ ON / OFF ）按入開
2、功能開關：輸出波形選擇
~ 正弦波
л方波和脈沖波（具有占空比可調）
N 三角波和鋸齒波
3、頻率微調：可調頻率覆蓋范圍10倍
4、分檔開關：10Hz - 1MHz，分五檔選擇
10Hz - 100Hz
100Hz - 1000Hz
1000Hz - 10KHz
10KHz - 100KHz
100KHz - 1MHz
5、衰減器：開關按入時衰減30 db；
6、幅度調節：0 – 20 Vp-p
7、直流偏移調節：當開關拉出時，直流電平為 -10V - +10V連續可調；
當開關按入時，直流電平為零
8、占空比調節：當開關按入時，占空比為50% - 50%；
當開關按出時，占空比在10% - 90% 內，連續可調，頻率為指示值 ÷10
9、波形輸出：波形輸出端
四、使用方法
1、將儀器接入交流220V，50Hz電源，按下電源開關，指示燈亮。
2、按下所需波形的選擇功能開關。
3、在輸出脈沖波時，拉出占空比調節開關，調節占空比可獲得穩定清晰波形。頻率顯示值÷10，正弦和三角波時按入占空比開關旋鈕。
4、當小信號輸出時，按入衰減器。
5、調節幅度旋鈕至的輸出幅度。
6、當直流電平時拉出直流偏移調節旋鈕，調節直流電平偏移至設置的電平值，時按入直流偏移調節旋鈕，直流電平將為零。

五、注意事項
1、把儀器接入電源之前，應檢查電源電壓值和頻率是否符合儀器要求。
2、儀器需預熱10分鐘后方可使用。
3、不得將 > 10V（DC或AC）的電壓加至輸出端。
六、附 件
1、輸出測試電纜線一根。
