串聯穩壓電源電路和典型應用電路圖(圖文)
圖4－2－7中的復合管都是由一個小功率三極管T2和一個大功率三極管T1連接而成。復合管就可以看作是一個放大倍數為βT1βT2，極性和T2一致，功率為（PT1）PCM的大功率管，而其驅動電流只要求（IT2）B。
圖4－2－8是一個實用串聯負反饋穩壓電源電路圖。此電路采用圖4－2－7（a）中的復合管連接方法來增加輸出電流大小。另外還增加了一個電容C2，它的主要作用是防止產生自激振蕩，一旦發生自激振蕩可由C2將其旁路掉。
三、設計實例 這一節我們綜合運用前面各章節的知識，根據給定條件實際設計一個直流穩壓電源，通過這個設計實例更好的掌握串聯負反饋穩壓電源的設計。由于是業余條件下的設計，有些參數指標并沒有過多考慮，有部分參數以經驗值進行估算。這樣可以避免涉及過深、過多的理論知識，對于業余條件下的應用完全可以滿足。
1、電路指標
�、僦绷鬏敵鲭妷篣O：6V～15V；
②最大輸出電流IO：500mA；
�、垭娋W電壓變化±10％時，輸出電壓變化小于±1％；
2、電路初選

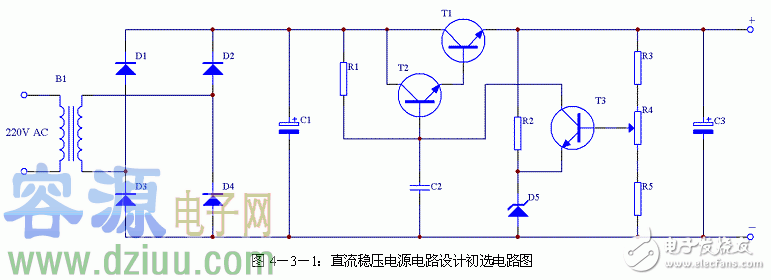

圖4－3－1：直流穩壓電源電路設計初選電路圖
由于橋式整流、電容濾波電路十分成熟，這里我們選擇橋式整流、電容濾波電路作為電源的整流、濾波部分。由于要求電源輸出電壓有一定的調整范圍，穩壓電源部分選擇串聯負反饋穩壓電路。同時由于對輸出電流要求比較大，調整管必須采用復合管。綜合這些因素可以初步確定電路的形式，參見圖4－2－9。
