經典電源電路梳理學習
三、濾波電路
整流后得到的是脈動直流電，如果加上濾波電路濾除脈動直流電中的交流成分，就可得到平滑的直流電。
（1）電容濾波

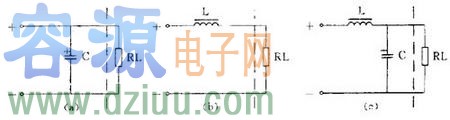

把電容器和負載并聯，如下圖（a），正半周時電容被充電，負半周時電容放電，就可使負載上得到平滑的直流電。
（2）電感濾波
把電感和負載串聯起來，如上圖（b），也能濾除脈動電流中的交流成分。
（3） L 、 C 濾波

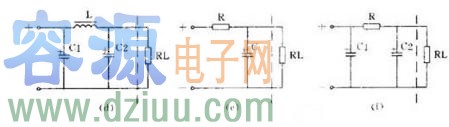

用 1 個電感和 1 個電容組成的濾波電路因為象一個倒寫的字母“ L ”,被稱為 L 型，見上圖（c）。用 1 個電感和 2 個電容的濾波電路因為象字母“ π ”,被稱為 π 型，見上圖（d），這是濾波效果較好的電路。
（4） RC 濾波
電感器的成本高、體積大，所以在電流不太大的電子電路中常用電阻器取代電感器而組成 RC 濾波電路。同樣，它也有 L 型，見上圖（e）； π 型，見上圖（f）。
