逆變器12v轉220v電路圖(圖文)
CW3525A設計的車載逆變器電路特點：（1）采用脈寬調制式開關電源電路，轉換效率高達90％以上，自身功耗小；（2）輸出交流電壓220V，并且具有穩壓功能；（3）輸出功率30W，可以擴容至1000w以上；（4）采用2 kHz準正弦波形，無需工頻變壓器，體積小、重量輕。

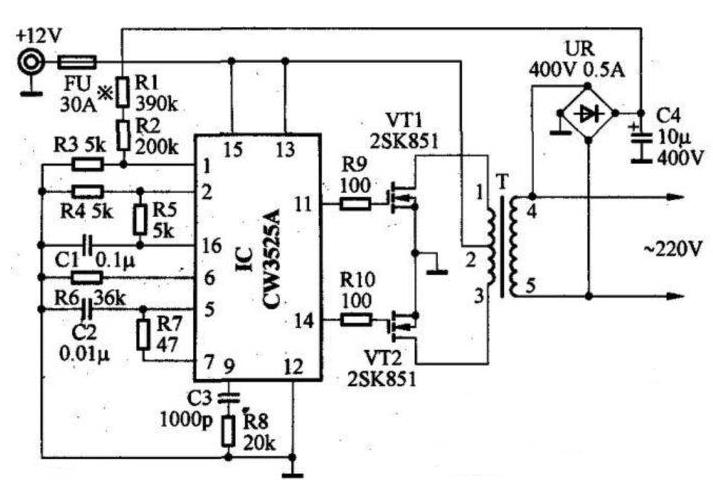

正如圖中所示，當VT1導通時（此時VT2截止），+12V電源通過變壓器T初級上半部分（2端→1端）經VT1到地。當VT2導通時（此時VTl截止），+12V電源通過變壓器T初級下半部分（2端→3端）經VT2到地。通過變壓器T的合成和升壓，在T的次級即可獲得220V的交流電壓，其頻率約為2kHz。由于變壓器線圈對高頻成分的阻礙，次級波形已不是方波，可稱之為準正弦波。采用較高頻率的準正弦波形，有利于提高效率和革除工頻變壓器，也能使大多數電器正常工作。
