燈籠光控自動開關電路
新春佳節，紅紅的大燈籠給節日增添了不少喜慶吉祥的氣氛。但絕大部分的燈籠都是靠人工手動開／關，使用不便。其實，電子愛好者只要做一個實用的光控自動開關，就可使燈籠在天黑時自動點亮，天亮?xí)r自動熄滅，完全實現自動開／關功能。
工作原理 電路原理如附圖所示，R1、R2、D1、D2,Cl、C2構成12V電源，為整機提供電源電壓，NE555及外圍元件組成帶延時的施密特觸發器，電路中RG為光敏電阻，用于檢測周?chē)h(huán)境的亮度。黃昏時，周?chē)h(huán)境的亮度逐漸變暗，RG的阻值也隨之變大，IC1的②、⑥腳電位逐漸降低，當電位小于1／3Vcc時，IC1的③腳輸出高電平，雙向可控硅Q1被觸發導通，燈籠中的燈得電被點亮。到了早晨，天空漸漸變亮，RG的阻值逐漸變小，IC1②、⑥腳的電位逐漸升高，當電位高于2／3Vcc時，③腳輸出低電平，Q1截止，燈籠中的燈熄滅。因NE555及外圍元件構成的施密特觸發器的回差電壓達1／3Vcc，所以在臨界亮度附近時，可以消除燈的閃爍發光現象。同時，為了避免節日的夜晚施放煙花、焰火時使周?chē)炼劝l(fā)生急劇變化而使燈出現亮／滅閃爍現象，電路中特地加了延時電容C3。
制作調試 電路中各元件參數如圖標注，因電路很簡單，只要焊接技術過關、元器件質量沒有問題，很容易制作成功。把焊接好的電路板裝入一個大小合適的塑料盒內，光敏電阻的引腳與導線連接好后，裝到一個長度5cm左右的塑料管中(可截取長度合適的圓珠筆桿代替)，安裝時，光敏電阻的感光面應避開燈籠的光線，調節RP1的阻值，使燈點亮或熄滅的臨界亮度合適即可。使用時，只要把兩只燈籠中的燈分別接到L1和L2處即可。開關K1平時處于斷開狀態，一旦接通開關，光控電路即可正常使用。
注意：由于采用電容降壓電路，所以導致整個電路板帶電，在調試安裝過程中應注意安全，防止發生觸電事故。
本文地址：http://m.zskn.com.cn/dzdiy/15502812113170.shtml
本文標簽:
-
FP6601A Type-A HVDCP 控制器與插入/輸出自動檢測
關鍵詞： 所屬欄目：元器件知識 -
時控開關不能自動定時開關但手動可以開關？
關鍵詞： 所屬欄目：開關電源電路圖 -
時控開關怎么設置自動？
關鍵詞： 所屬欄目：開關電源電路圖 -
時控開關可以自動校時嗎？
按鍵式時控開關設置定時的步驟：解鎖→校時（要分別校對星期、小時、分鐘）→設置定時→調至自動。且不說定時設置，就校時而言，如果當前時間是禮拜六12點50分
關鍵詞： 所屬欄目：開關電源電路圖 -
普通電燈怎么實現自動定時開關？

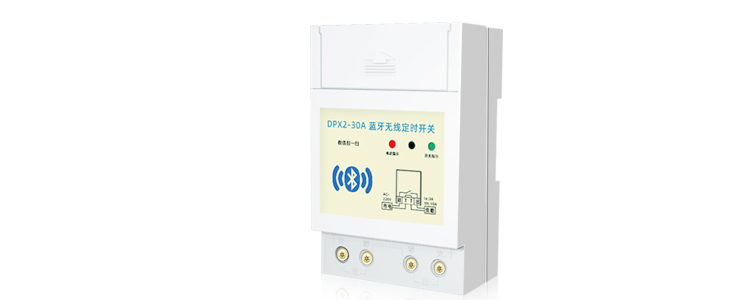

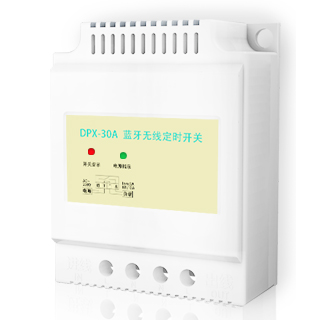

普通電燈想要實現自動定時開/關，安裝一個定時開關就可以了，設置好定時之后，就可以根據自己的需求，進行定時開/關。藍牙定時開關通過藍牙與手機進行連接，小程序進行控制
關鍵詞： 所屬欄目：開關電源電路圖 -
時控開關怎么自動校準時間？
關鍵詞： 所屬欄目：開關電源電路圖 -
使用555制作全自動電冰箱保護器電路
使用555制作全自動電冰箱保護器電路
當交流電網電壓超過正常值240V時，RP1取樣電壓增高，VD10擊穿，VT導通，其集電極輸出低電平，VD7導通，使IC的觸發端2腳處于低電平
關鍵詞： 所屬欄目：其他文章 -
時控開關手動、自動怎么切換？
關鍵詞： 所屬欄目：開關電源電路圖 -
自動轉換雙電源電路圖
在這里分享一個雙電源切換電路，在電子設計中經常會用到。工作原理：1、有 BAT1 3.8V，沒有 VIN_5V 時：電壓從 U1 的 D 極經過 MOS 管的體二極管到達 S 極，S≈3.6V（
關鍵詞： 所屬欄目：電源電路 -
基于LM356的音調開關電路原理圖
LM567為通用音調譯碼器，當輸入信號于通帶內時提供飽和晶體管對地開關，電路由兩個檢波器構成，由電壓控制振蕩器確定譯碼器中心頻率。用外接元件獨立設定中心頻率帶寬和輸出延遲。主要用于振蕩、調制、調解和遙
關鍵詞： 所屬欄目：音頻功放電路 -

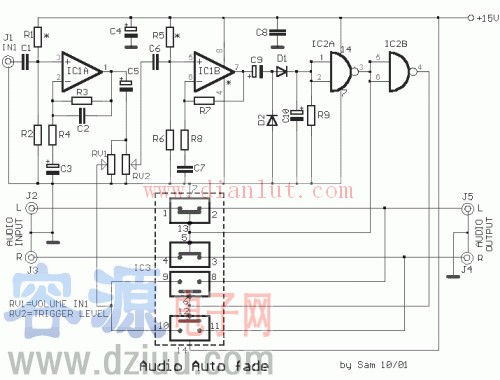

具有自動彈入彈出功能的音頻電路
