風扇電機定時自動換向運轉電路

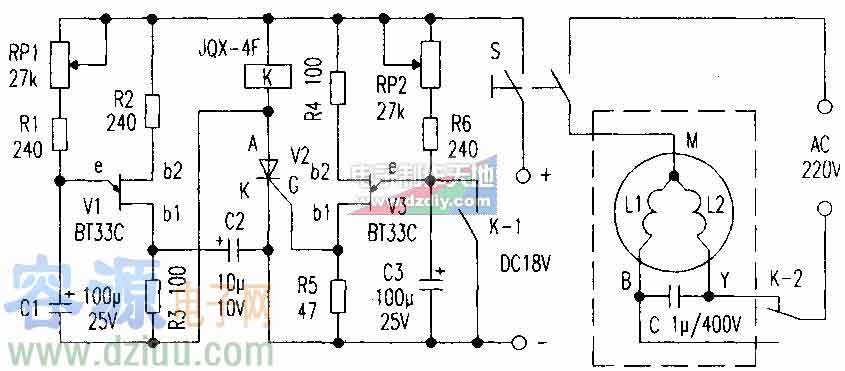

附圖所示電路可用于洗衣機或需要吸氣/排氣的風扇電機定時自動換向運轉電路。圖中虛線框內是電機M的電原理圖，C為裂相電容器，用作產生旋轉磁場使M轉動。L1、L2是參數完全相同可互為主、副的繞組，通過繼電器K的觸點轉換接線，改變M的轉動方向。
接通電源開關S后，M得電正轉，直流電源（DC18V）通過電位器RP2、電阻R6向電容C3充電，由單結晶體管V3組成的延時電路開始計時。當C3上的電壓達到V3的峰點電壓時。V3導通，電阻R5上產生一脈沖電壓加到可控硅V2的G極和K極。V2被觸發導通，繼電器K得電吸合，M的接線改變而反轉。此時K的常開觸點K-1閉合令C3短接，使V3組成的延時電路停止計時。與此同時因V2導通時正向壓降很小（約0.3V），故A點電位接近0V，接通了由單結晶體管V1組成的另一延時電路，直流電源（DC18V）通過電位器RP1、電阻R1對電容C1充電。當C1上的電壓達到V1的峰點電壓時，電阻R3上產生一脈沖電壓加到V2的A、K極，使V2關斷，K失電釋放，M接線復原恢復正轉。此后電路循環上述過程，實現M自動定時換向。
V2選用塑封小型單向可控硅（BT151型1A/400V），C1、C3選用鉭電解電容器，調整RP1和RP2的阻值可分別改變M的正轉和反轉時間（最長約12min），如欲延長正、反轉的時間，可根據實際需要增大RP1和RP2的阻值或增大C1和C3的容量。
因M的正轉和反轉時間可分別獨立調節且互不影響。所以調節及使用十分方便。
