此種排氣扇延時開關優點如下：

1、不改變布線，不改變現有墻壁開關外觀。

通常墻壁開關只將火線引入墻壁開關暗盒內，而許多排氣扇延時開關都需要同時接入零線和火線，這給改造帶來諸多困難，尤其在浴霸與排氣扇合為一體的情況下。如果采用本設計，則不改變原來的布線，而且現有墻壁開關外形沒有任何改變。

2、安裝方便，無線序要求。火線進線和出線沒有順序區分，沒有正反接的問題，而有接線順序要求的延時開關，用戶一旦接錯，可能釀成安全事故。

3、可手動長時間接通。操作方法與普通墻壁開關一樣，若開關長時間閉合，則排氣扇長時間工作。尤其適合浴霸與排氣扇合為一體的情況。

4、無待機損耗，安全節能。關閉時，整個電路待機功耗為零，沒有待機功耗，不存在安全隱患。而且整個電路無繼電器機械觸點，使用壽命長。

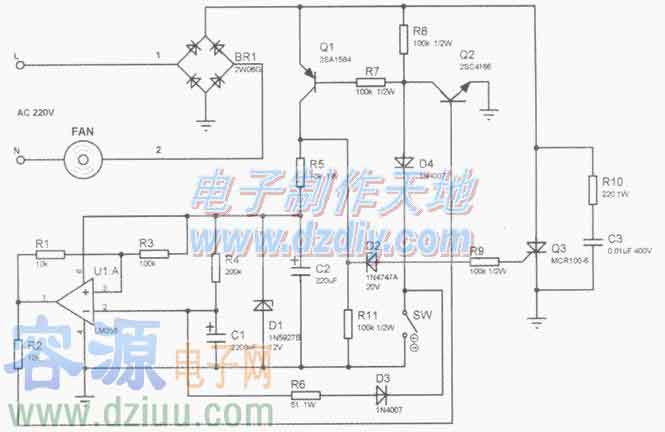

原理圖如下圖所示。1、2后面就是介紹的延時開關，其作用就是一個等效開關，控制排氣扇的通斷電。

一、電路組成

主電路由橋式整流塊BR1、晶閘管Q3組成。

R10、C3起緩沖作用。

電源開關電路由三極管Q1、Q2，二極管D4，以及開關SW組成，提供運放的工作電源，以及晶閘管的觸發信號。R8、R11是為Q1、Q2微弱的漏電流提供通路，避免誤觸發。

延時控制電路主要由R4、C1，以及運放U1組成。運放的輸出電壓控制三極管Q2。

二、工作原理

開始的時候，由于Q1、Q2未導通，運放沒有工作電源，晶閘管也沒有觸發信號，排氣扇不轉動，整個電路不耗電。

當需要啟動排氣扇時，閉合開關SW，二極管D4的負極電位為零，PNP三極管Q1通過R7、D4形成基極電流，進入飽和狀態。由R5限流、D1穩壓、C2濾波，產生運放需要的12V工作電源。

同時，當Ql集電極的電位超過20V的時候，D2反向擊穿，通過R9產生晶閘管Q3門極的觸發電流，晶閘管Q3導通，相當于1、2端接通，排氣扇通電，開始轉動。

由于此時電容C1兩端電壓基本為零，運放U1的2腳電位低于3腳，運放輸出高電平，通過R2為Q2提供基極電流，使Q2進入飽和狀態，從而為Q1基極電流提供通路。

由于運放U1的1、2腳之間有正反饋電阻Rl，使3腳電位較高，達到10.8V，保證運放繼續輸出高電平，維持排氣扇轉動的狀態。

斷開開關SW，Q1繼續導通，產生運放需要的12V工作電源，并向晶閘管Q3門極的觸發電流，使晶閘管Q3繼續導通，排氣扇繼續轉動。

C1經過R4獲得充電電流，兩端電壓不斷上升，當運放U1的2腳電位高于3腳，運放輸出低電平，Q2進入截止?fàn)顟B(tài)，進而Q1截止，運放失去工作電源，晶閘管Q3也截止，排氣扇停止轉動。

排氣扇轉動的時間長短，取決于R4、C1的充電時間常數。圖中的取值大概能使排氣扇轉動十多分鐘，可根據實際需要設定元件參數。

這樣就完成一次排氣扇延時關閉過程。

當需要再次啟動排氣扇時，接通開關SW，此時Cl通過R6、D3、SW迅速放電，兩端電壓幾乎降為零，又重復前面的工作過程。

若需要排氣扇長時間工作（例如浴霸與排氣扇合為一體的情況），則將開關SW長時間閉合，則排氣扇就可以長時間工作了。

三、安裝調試

1．安裝將印刷線路板如下圖所示。其面積很小，適合安裝在墻壁開關內。

安裝非常簡單，拆開墻壁開關，將原來接在墻壁開關觸點上的兩根線拆開，連接在印刷線路板的左上角的IN端子。從右下角的SW端子引出兩根導線，連接在原墻壁開關觸點上，固定好之后，即完成安裝。

2．調試由于電路板與市電相連，為保證安全，建議使用隔離變壓器進行調試。

事先取R4阻值較小，令R4、C1的充電時間常數只有十幾秒鐘。這樣便于快速調試。

閉合開關SW，再斷開開關SW，此時排氣扇應該轉動。若異常，按照前述工作原理檢查Q1、Q2、Q3及附屬元件。

排氣扇轉動一段時間，應該停止。若異常，按照前述工作原理檢查U1及延時元件。

然后，主要調整R4的阻值，使延時時間達到滿意即可。
