超聲波加濕器的工作原理

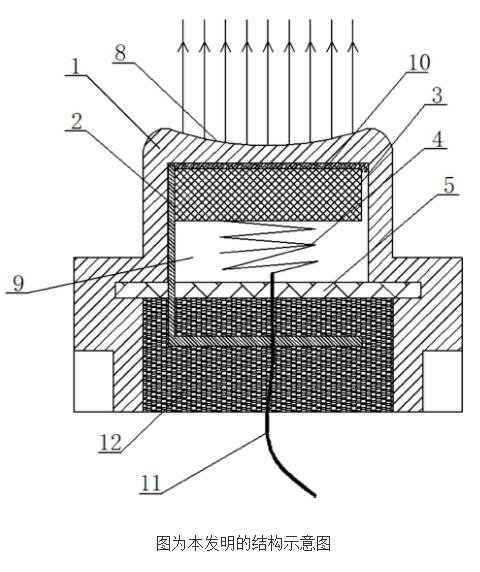

　　超聲波加濕器為空氣增加濕度，其工作是靠加濕器中的“超聲波換能器”器件。該器件是一種“壓電陶瓷晶體”，類似壓電蜂鳴器中的壓電陶瓷片，只是其固有頻率比蜂鳴器要高得多，在超聲頻以上。

　　當有超聲頻以上的高頻電壓加到“換能器”兩端時，因“壓電效應”，由電振蕩變換為機械振蕩，其金屬片的一端（與水池接觸的那一端）將產生超聲波，作用于水中，“換能器”附近的水在超聲波的作用下沸騰，并在風扇的作用下，通過水箱上的蒸發口，將霧汽吹到空氣中，為空氣加濕。

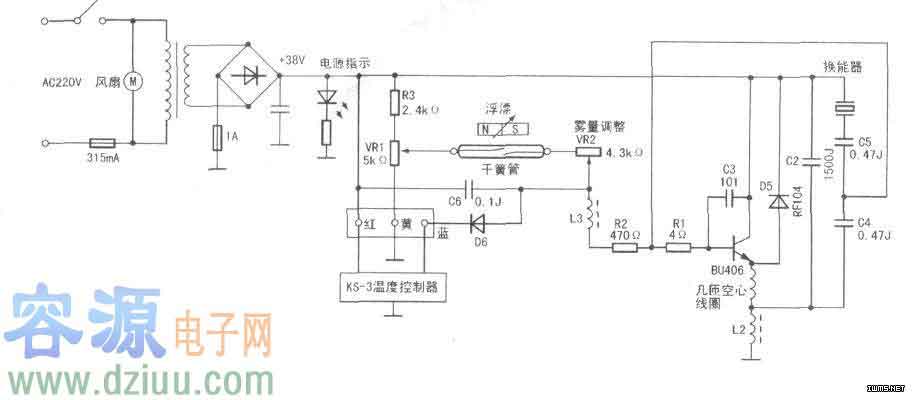

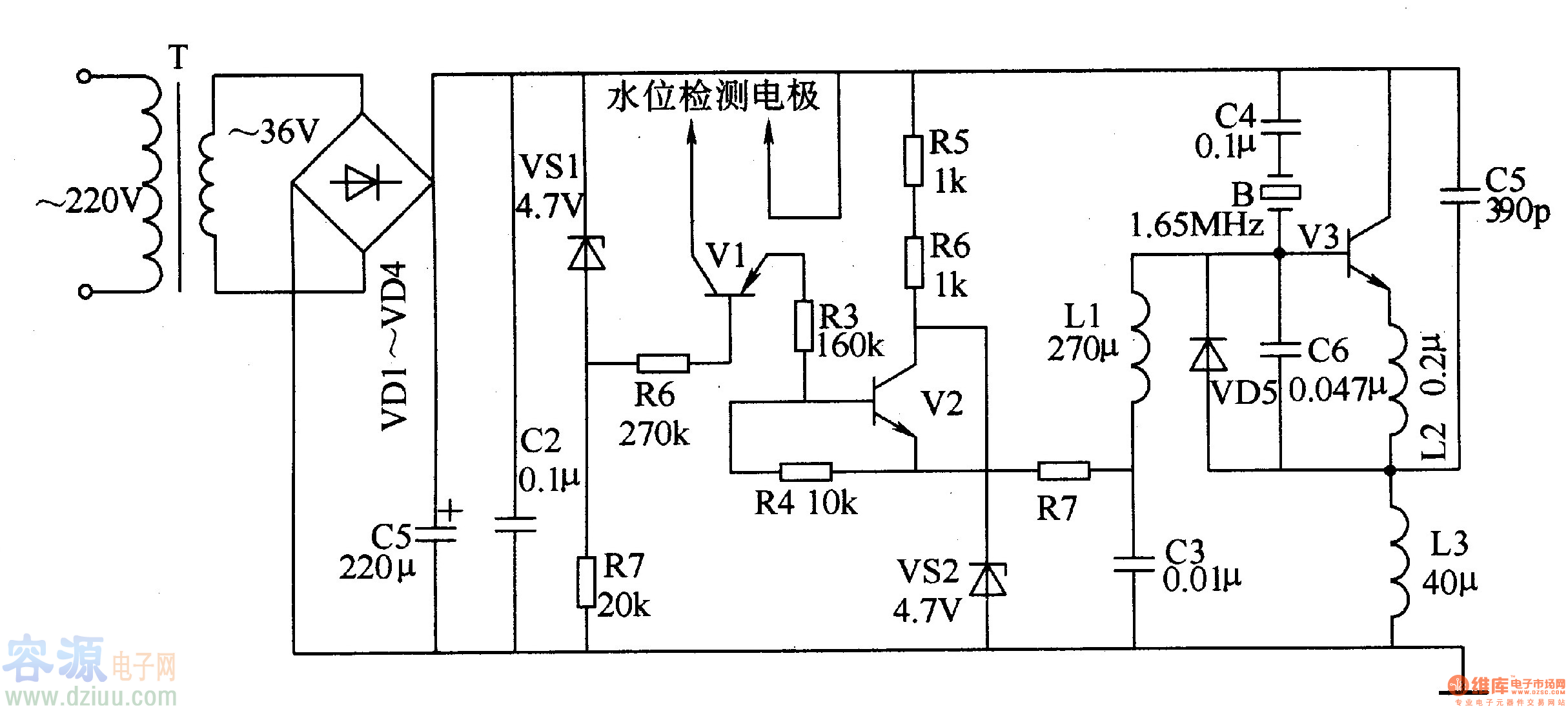

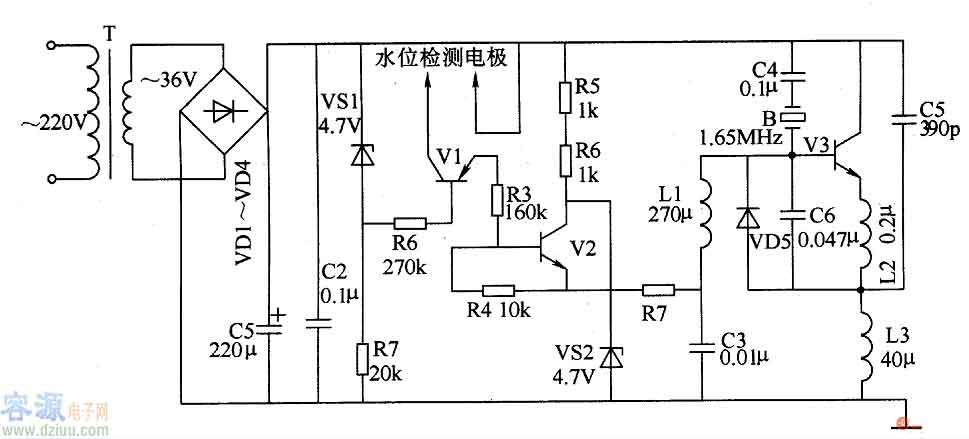

　　那么，加在“換能器”兩端的高頻電壓又是如何產生的呢？上圖是北京產亞都YC—D22型超聲波加濕器電路（按照實物繪出）。

　　該電路類似于電視機的行振蕩與行掃描電路，只是電視機的行振蕩是獨立設置的，而加濕器的振蕩是靠電路的正反饋形成的。振蕩管BU406如同電視機的行管，D5等同于電視機的阻尼二極管．C2、C4、C5（及換能器）為逆程電容．L2等同于電視機的行輸出變壓器初級線圈。

　　高頻振蕩的形成見右圖所示的交流等效圖。振蕩管BU406因電源供電正常、偏置齊全，將導通，有交流電流IC產生，致使L2產生上負下正的自感電勢。正反饋電容C3，形成正反饋電壓給BU406的b極，使UB406通導加劇，直至飽和。L2在此刻儲能，磁芯“吸”足磁能很快達到“磁飽和”。L2磁飽和后，兩端自感電勢極性反轉，變?yōu)樯险�下�?fù)，C2也將其正反饋至BU406的b極，使其迅速截止，L2上的上正下負的自感電勢對C2、C4、c5及換能器充電，當電容充到最大值時，L2恰好“泄”

　　磁完畢，且成為充電后電容器的放電路徑，并使L2產生上負下正的自感電勢。因此時BU406還處在截止?fàn)顟B(tài)，所以，自感電勢便通過D5阻尼二極管將磁能回歸于電源，一個振蕩周期就完成了。

　　因L2上負下正的自感電勢消失，BU406的e極電位降低，所以BU406再次通導，又重復上述過程，形成振蕩。這樣，在振蕩電容兩端，也可說成是在換能器兩端，形成了振蕩電壓，波形類似于單個二極管的半波整流波形——脈沖振蕩波，頻率高于聲頻。

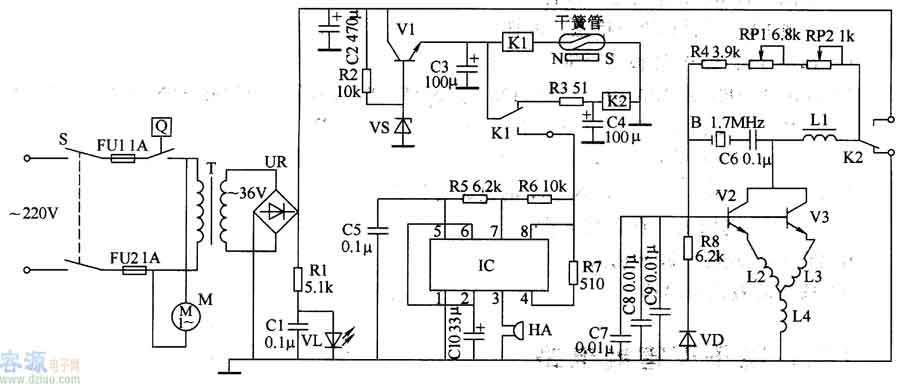

　　該機還設有無水保護電路。BU406的偏置電路為：電源+38V→R3→VR1→干簧管→VR2→L3→R2→R1。其中，干簧管置于水池中的一個豎直的空心立柱內，立柱上套有一個環形浮漂，漂內為永久性磁鐵。加水后，水池內帶磁鐵的浮漂受浮力的作用，上升到立柱的中腰處，即為柱內干簧管的半中腰處。干簧管兩簧片閉合，BU406偏置電路接通，加濕器正常使用。如水耗干，浮漂落下，干簧管兩簧片斷開，偏置電路斷路，則電路停振，達到保護BU406與換能器的目的。

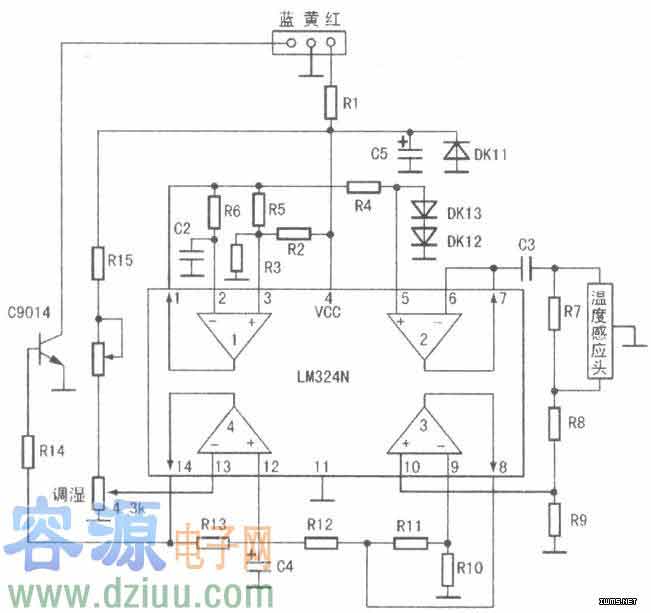

　　另外，亞都YC-D22還有自動恒濕控制電路，如下圖所示。它以LM324N四運算放大器為主體，傳感器為“濕度感應頭”，組成比較電路。濕度感應探頭根據空氣中的濕度得到濕度電信號，與基準電壓相比較，得出“比較電壓”，去控制調整管C9014的偏置電流，也就是控制C9014內阻的大小，經拔插線排中的藍線，去控制振蕩管BU406的B極偏置電流，即控制換能器的振蕩幅度，也就是控制了蒸發量，達到溫度自控的目的。
