簡單超聲波驅蚊蟲器電路圖
時間:2011-04-20 21:19:51來源:原創 作者:admin 點擊:次
無
簡單超聲波驅蚊蟲器電路圖《版權聲明：本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
《版權聲明：本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
這是一款極簡單的超聲波驅蚊、蟲、蟑螂電路。《版權聲明：本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

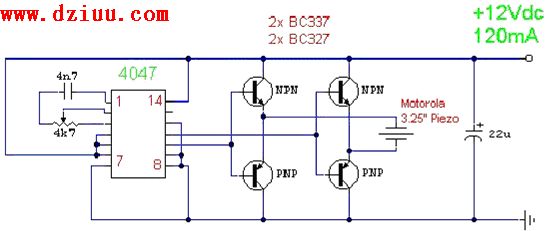

電路由ＣＭＯＳ ４０４７單穩態觸發器構成張弛振蕩電路，通過
４Ｋ７，使它的中心頻率約在２２ＫＨｚ左右，再由４個晶體管組成的橋式功率輸出，去推動３．２５ ｉｎｃｈ Ｐｉｅｚｏ發出超聲波信號。《版權聲明：本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
《版權聲明：本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
《版權聲明：本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
《版權聲明：本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
