樓道聲光控制燈控制電路的檢修方法

樓道聲光控制燈控制電路的檢修方法


此聲光控制燈由兩部分組成，一部分是電源和執行部分；另一部分是控制部分。控制部分有光控、聲控和延時三個單元，其核心由一塊四2輸入與非門CMOS集成電路4011及光敏電阻、駐極體話筒等組成。此電路有三種，亮態（天亮燈滅）、暗閉態（天黑燈滅）和暗通態（天黑燈亮），還可進一步把亮態看作靜態，后兩態看作動態。自動燈的電路不太，這里只對控制部分的檢修一介紹。
　　
　　控制電路的檢修分三步進行：首先檢查電源部分，看+200V、+4.7V兩點是否正常，以此判斷整流和濾波電路的好壞；接著檢查可控硅是否損壞；最后再查的控制部分。
　　
　　這種燈的印制板較小，元件緊湊，強弱電路相鄰。檢修時如若直接上手，短路或觸電，故可采取“掐頭去尾”的變通方法。“掐頭”即是將Rl和C1的一端斷開，使220V電源與控制部分脫離，另用+5V穩壓電源直接送入電路。
　　
　　“去尾”即是將可控硅與R8斷開，而把一支發光二極管一端接于R8之后，另一端接地（電源負極），用以模擬電燈的通斷。這樣一改，使檢查既方便又安全。
　　
　　檢查控制部分，應先在亮態下測出集成塊4011各腳電壓，并與表l中所列參考數值進行比較。通過分析相應門電路的邏輯關系，方便地找出故障在那個門或哪個單元，再作進一步的分解，找出故障元件。
　　
　　心中無數，不能直接判斷出故障部位，則應循序漸進。
　　
　　可先查延時單元，再查光控單元，最后查聲控單元。在檢查中可先查靜態，再模擬動態，兩者相結合，前后對比。
　　
　　延時單元是一個微分型單穩電路，由集成塊的F4、F2兩部分組成，(13)腳是觸發端。在亮態下，一根導線將此端與地迅速點觸一下，即是向該端送入低電平，此短路法既方便又無損于電路。如若電路正常，則F4翻轉，發光二極管點亮，C5開始被充電，F2翻轉，電路進入暫態。監測C5負極的電壓，是由高值(約4.3V)降低到F2的轉換電壓(約2.9V)，隨即F2翻轉，該點電壓突變為0V，電路恢復穩態。本電路的延時時間為40秒，改變C5、R7的數值，改變延時的時間。   <<小提示：在本站發布文章后，就可以自定義文章下方的廣告內容，可以替換成自己的廣告，方便你推廣自己的產品，快去試試吧！》

　　光敏電阻的亮阻和暗阻相差在百倍。本電路在線測量值：亮阻為450Ω左右，暗阻稍高于100kΩ，據此判斷光敏電阻正常與否。查此無誤，再送電并模擬暗態（一筆帽將光敏電阻嚴密罩住），正常時反相器Fl的輸入與輸出電平互反，且各自與亮態時的電平相反，否則F1有問題。
　　
　　駐極體話筒在線測量阻值，大約在1.5kΩ左右，若實測值與之相差很大，即已損壞。也可在送電后暗態時，用短路法進行實驗：用一根導線將話筒兩端迅速點觸一下，這上是向Fl送人低電平，發光二極管點亮，延時正常，表明電路正常，故障在話筒。
　　

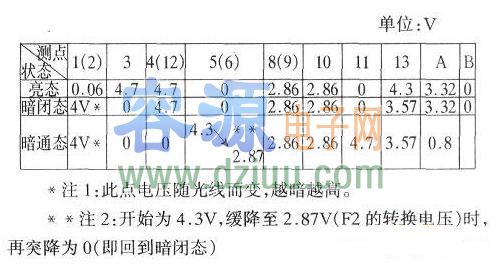

　　話筒接收的音頻信號短且快，稍縱即逝，用萬用表無法捕捉，若有邏輯筆，則較為方便。在暗態時，將邏輯筆的探針接在4011的⑩腳或(13)腳。電路正常時，一有聲響，邏輯筆便可檢出脈沖信號。聲響越大，被檢出的信號越強。以此判斷聲控單元的好壞。現將電路各關鍵點電壓參考值列于下表。溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<小提示：在本站發布文章后，就可以自定義文章下方的廣告內容，可以替換成自己的廣告，方便你推廣自己的產品，快去試試吧！》
