介紹大功率變頻可調電源的設計

1　引言


　　正弦脈寬調制和變頻調速技術在工業控制領域的應用日見廣泛。許多電力測試儀器都要求大功率、高性能以滿足電力設備的測試要求。目前，市場上的大功率開關電源，其核心功率器件大都采用MOSFET半導體場效應晶體管和雙極型功率晶體管，都不能滿足小型、高頻、高效率的要求。MOSFET場效應晶體管具有開關速度快和電壓型控制的特點，但其通態電阻大，難以滿足高壓大電流的要求；雙極型功率晶體管雖然能滿足高耐壓大電流的要求，但沒有快速的開關速度，屬電流控制型器件，較大的功率驅動。絕緣柵雙極型功率晶體IGBT集MOSFET場效應晶體管和雙極型功率晶體管于一體，具有電壓型控制、輸入阻抗大、驅動功率小、開關速度快、工作頻率高、容量大等優點。用高性能的絕緣柵雙極型功率晶體IGBT作開關逆變元件、采用變頻調幅技術研制的逆變電源，具有效率高、性能可靠、體積小等優點。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　2　工作原理


　　該電源采用高頻逆變技術、數字信號發生器、正弦脈寬調制和變頻調幅、時序控制上電和串聯諧振式輸出。電源具有效率高、輸出功率大、體積小等優點，其總體原理框圖如圖1。
　　由數字信號發生器產生的正弦波被25kHz的三角調制波調制，得到一個正弦脈寬調制波，經驅動電路驅動逆變元件IGBT。改變正弦波的頻率，幅值便可達到調頻調幅輸出，逆變輸出為串聯諧振式輸出，將高頻載波信號濾掉，從而得到所需頻率的正弦信號。時序控制電路用來控制功率源供電電源在上電時緩慢上電，確保電源上電時電流平穩，還避免非過零點開關帶來的沖擊；在控制電路中還設計了故障鎖定功能，一旦電源故障，鎖定功能將禁止開通IGBT，當故障出現時，IGBT被鎖點開通，大容量濾波電容會儲存很高的電能。，電源部分有故障保護自動切斷工作電源和自動放電功能，整機設計有雙重過流、過壓和過熱等完善的保護功能。
　　
　　

　　3　控制與驅動電路


　　控制電路指主控電路，正弦脈寬調制波的產生，占空比調節和故障鎖定電路。控制電路的正弦調制波，可根據應用調節其頻率。驅動電路則采用三菱公司生產的IGBT專用驅動模塊EXB840，該驅動模塊能驅動高達150A／600V和75A／1200V的IGBT，該模塊內部驅動電路使信號延遲≤1μs，適用于高達40kHz的開關操作。用此模塊要注意，IGBT柵射極回路接線小于1M，柵射極驅動接線應當用絞線。EXB840的驅動電路如圖2。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

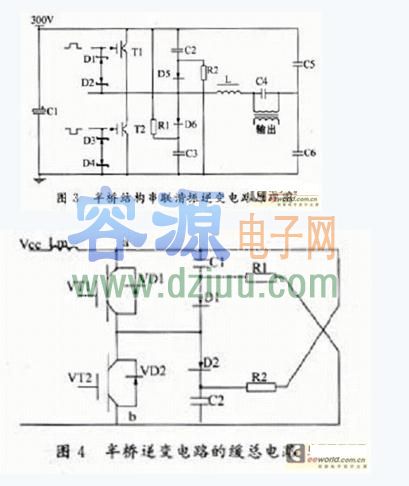

　　5　緩沖元件的計算與選擇

　　溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

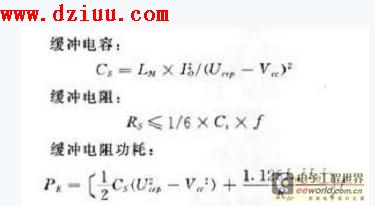

　　式中：f—開關頻率；Rtr—開關電流上升時間；IO—最大開關電流；Ucep—瞬態電壓峰值。
　　在緩沖電路的元件選擇中，電容要選擇耐壓較高的電容，二極管最好選擇高性能的快恢復二極管，電阻要用無感電阻。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　該電源已經成功地應用于大功率電力測試儀器，與傳統方法相比，不僅測量精度高，而且提高了工作效率，了工作安全性，降低了勞動強度。
