常用開關電源基本工作原理

　　開關電源有三種工作模式：頻率、脈沖寬度固定模式，頻率固定、脈沖寬度可變模式，頻率、脈沖寬度可變模式。前一種工作模式多用于DC/AC逆變電源，或DC/DC電壓變換；后兩種工作模式多用于開關穩壓電源。，開關電源輸出電壓也有三種工作方式：直接輸出電壓方式、平均值輸出電壓方式、幅值輸出電壓方式。同樣，前一種工作方式多用于DC/AC逆變電源，或DC/DC電壓變換；后兩種工作方式多用于開關穩壓電源。   <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》

　　根據開關器件在電路中連接的方式，目前比較廣泛使用的開關電源，大體上可分為：串聯式開關電源、并聯式開關電源、變壓器式開關電源等三大類。其中，變壓器式開關電源（簡稱變壓器開關電源）還可以進一步分成：推挽式、半橋式、全橋式等多種；根據變壓器的激勵和輸出電壓的相位，又可以分成：正激式、反激式、單激式和雙激式等多種；從用途上來分，還可以分成更多種類。   <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》

　　下面我們先對串聯式、并聯式、變壓器式等三種最基本的開關電源工作原理進行簡單介紹，種類的開關電源也將逐步進行詳細分析。

　　1-2．串聯式開關電源
　　1-2-1．串聯式開關電源的工作原理

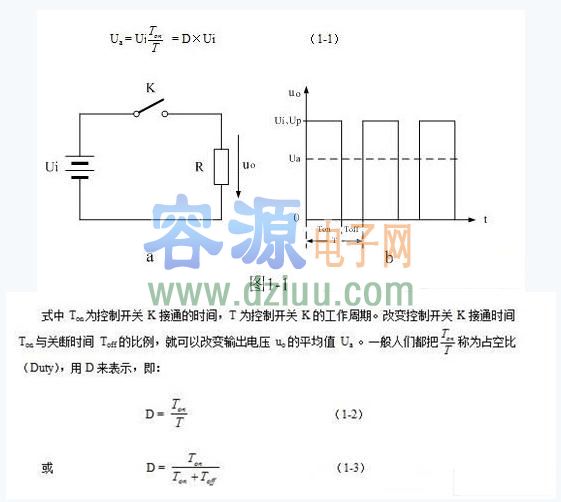

　　圖1-1-a是串聯式開關電源的最簡單工作原理圖，圖1-1-a中Ui是開關電源的工作電壓，即：直流輸入電壓；K是控制開關，R是負載。當控制開關K接通的時候，開關電源就向負載R輸出一個脈沖寬度為Ton，幅度為Ui的脈沖電壓Up；當控制開關K關斷的時候，又相當于開關電源向負載R輸出一個脈沖寬度為Toff，幅度為0的脈沖電壓。這樣，控制開關K不停地“接通”和“關斷”，在負載兩端就可以得到一個脈沖調制的輸出電壓uo 。   <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》

　　串聯式開關電源也有人稱它為斬波器，它工作原理簡單，工作效率很高，其在輸出功率控制應用很廣。例如，電動摩托車速度控制器以及燈光亮度控制器等，都是屬于串聯式開關電源的應用。串聯式開關電源只單純用于功率輸出控制，電壓輸出可以不用接整流濾波電路，而直接給負載提供功率輸出；但用于穩壓輸出，則要整流濾波。   <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》

　　串聯式開關電源的缺點是輸入與輸出共用一個地，，產生EMI干擾和底板帶電，當輸入電壓為市電整流輸出電壓的時候，引起觸電，對人身不安全。
