5V轉12V升壓電路圖

5V轉12V升壓電路圖   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

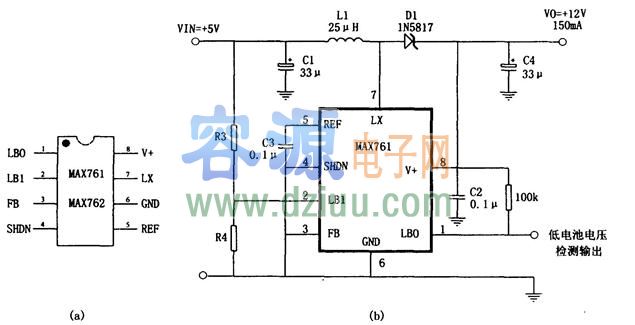

如圖為由高效、低功耗升壓直流變換器MAX761和幾只外圍元件構成的 5V→ 12V升壓電源。其特點是：變換效率為86％；   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

靜態電流為110μA；具有低電池電壓檢測功能，圖中R3、R4是電池電壓檢測分壓電阻，可按經驗公式：R4=R3(VTPIP/1.5-1)來計算，VTPIP為檢測觸發電壓。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
