采用TPS60109制作1.8V升壓為5V的逆變器電路圖

采用TPS60109制作1.8V升壓為5V的逆變器電路圖   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

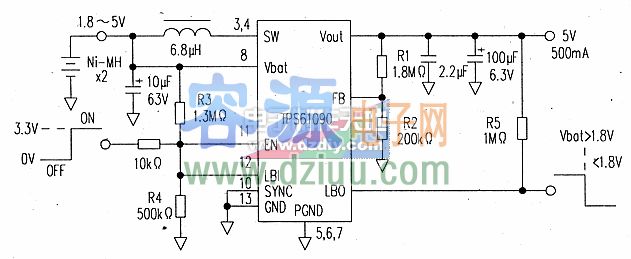

TI公司生產的升壓型DC—DC變換IC TPS61090可以在用兩節電池供電的下向負載提供5V、500mA的電路。附圖是其應用。電源電壓最低可以為1.8V．用兩節電池串聯就可以滿足電源電壓的要求。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    電路的開關頻率高達600kHz．升壓用的電感線圈只需6.8uH就足夠了，可以實現小型化。電路的效率最高可以達到96％．在很寬的工作范圍內電路的效率均在90％。
    LBI端子是比較器的輸入端．LBO端子是比較器的輸出端，是用來檢測電池電壓的，輸   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

入檢測電壓的數值由R3和R4決定，等于0.5V×(1+R3／R4)。在圖中檢測電壓被設定為1.8V，當電池電壓高于1.8v時LBO端子輸出高電平，低于1.8V時輸出低電平。不需的話可將LBI端子接地．將LBO端子開路接地。EN端子是電路的使能端，接3.3v時電路正常工作有5v電壓輸出，接地時電路沒有電壓輸    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    電路的輸出電壓VoutVout=0.5v×(1+R1/R2)來進行計算，輸出電壓由R1和R2比值決定。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
