幾款簡易型升壓電路圖

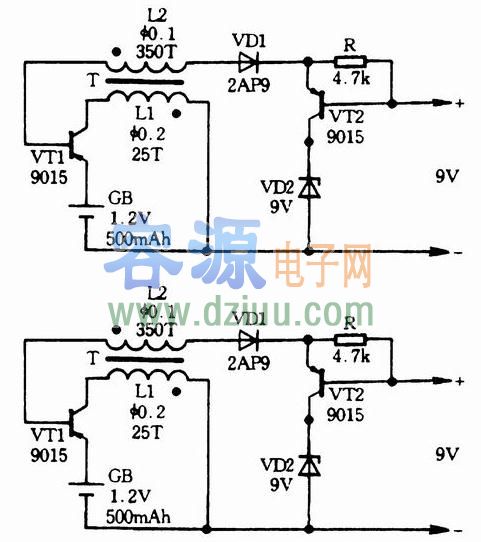

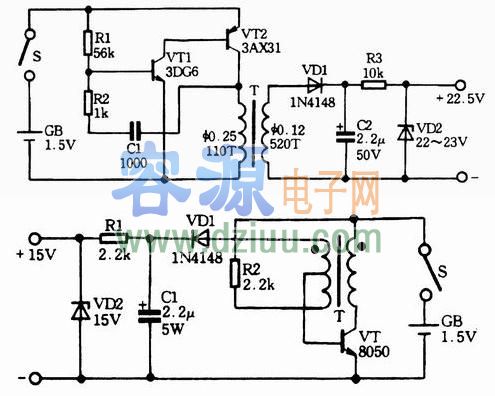

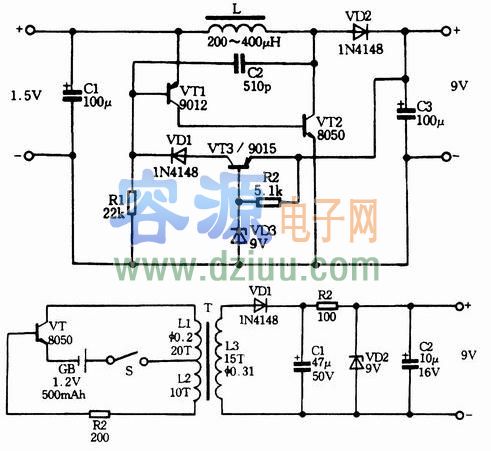

文中為大家介紹幾款升壓電路圖，都很實用，只是輸出電流不大，可以應用于小功率的場合，下面電路圖，相信你能看懂所用電路原理及制作，其中最不好制作的就不變壓器了，變壓器的好壞也決定了電路能否制作成功的關鍵，本站有制作變壓器的資料，不懂的朋友可以搜索一下。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
