家用DC12V逆變AC220V變換器電路
時間:2012-11-15 21:37:13來源:原創 作者:admin 點擊:次
無
家用DC12V逆變AC220V變換器電路

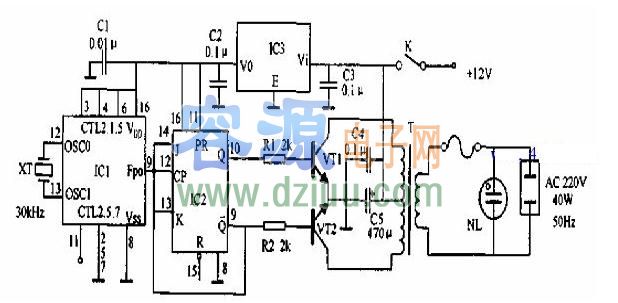

在該電路中，IC1產生準確的100Hz脈沖，經IC2 JK觸發器二分頻變成50Hz方波，并驅動功率管VT1和VT2交替導通變成50Hz方波，再經變壓器T升壓成220V方波輸出。IC3把12V變成+5V做IC1和IC2的工作電源。 <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
