LM324的應用電路圖

時間:2018-12-12 11:50:08來源:網絡作者:電子愛好者點擊:次

　　LM324系列運算放大器是價格便宜的帶差動輸入功能的四運算放大器。可工作在單電源下，電壓范圍是3.0V-32V或16V.　　LM324的特點：　　1.短跑保護輸出　　2.真差動輸入級　　3.可單電源工

　　LM324系列運算放大器是價格便宜的帶差動輸入功能的四運算放大器。可工作在單電源下，電壓范圍是3.0V-32V或16V.

　　LM324的特點：

　　1.短跑保護輸出

　　2.真差動輸入級

　　3.可單電源工作：3V-32V

　　4.低偏置電流：最大100nA（LM324A）

　　5.每封裝含四個運算放大器。

　　6.具有內部補償的功能。

　　7.共模范圍擴展到負電源

　　8.行業標準的引腳排列

　　9.輸入端具有靜電保護功能

　　LM324應用電路圖：

　　1.LM324電壓參考電路圖

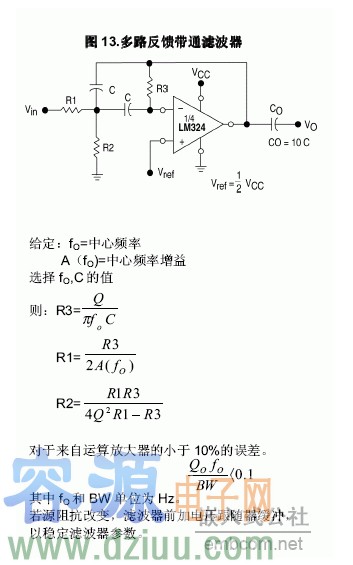

　　2.LM324多路反饋帶通濾波器電路圖

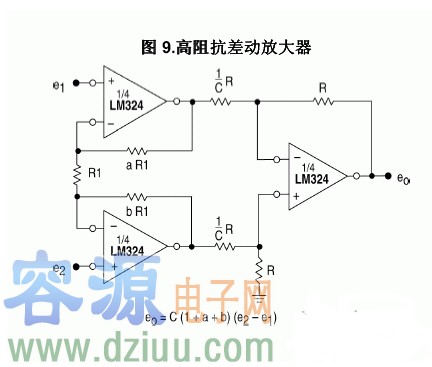

　　3.LM324高阻抗差動放大器電路圖

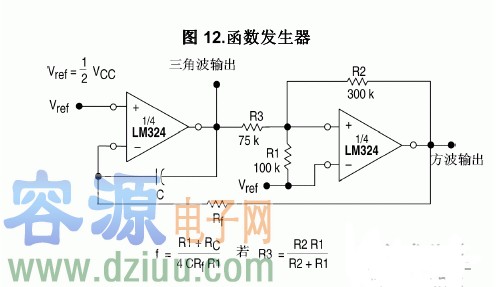

　　4.LM324函數發生器電路圖

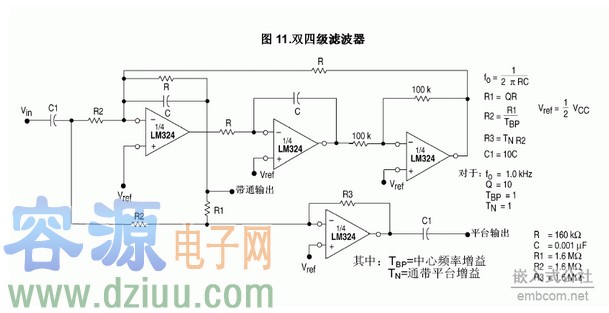

　　5.LM324雙四級濾波器

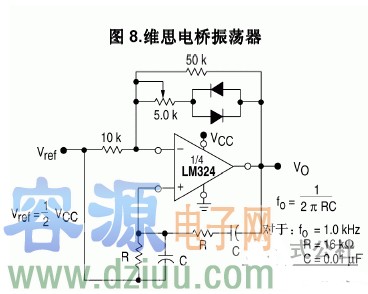

　　6.LM324維思電橋振蕩器電路圖

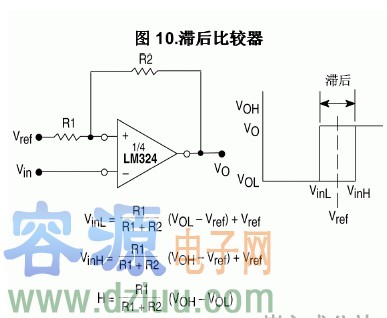

　　7.LM324滯后比較器電路圖

容－源－電－子－網－為你提供技術支持

本文地址：http://m.zskn.com.cn/dianlutu/15444944752730.shtml

本文標簽:

頂一下

返回首頁

------分隔線----------------------------

上一篇文章：一款集成充電管理模塊的電路圖(圖文)
下一篇文章：電源同相輸入式交流放大電路圖

猜你感興趣：

5V升壓12.6V應用電路圖
產品概述
PW4053 是一款 5V 輸入，最大 1.2A 充電電流，支持三節鋰離子電池的升壓充電管理 IC。PW4053 集成功率 MOS，采用異步開關架構，使其在應用時僅需極少的外圍器件，
關鍵詞：所屬欄目：元器件知識
PW2558芯片DC/DC應用電路圖及參數
說明
PW2558開發了一種高效的異步降壓DC/DC調節器輸出0.8A電流。集成電路采用電流模式自適應恒關斷時間控制。這個PW2558可在4.5V至55V的寬輸入電壓范圍內工作，并將主開關
關鍵詞：所屬欄目：元器件知識
0.8A，4.5V-55V輸入，異步降壓調節器PW2558及典型應用
說明
PW2558開發了一種高效的異步降壓DC/DC調節器輸出0.8A電流。集成電路采用電流模式自適應恒關斷時間控制。這個PW2558可在4.5V至55V的寬輸入電壓范圍內工作，并將主開關
關鍵詞：所屬欄目：元器件知識
PW1555應用電路－代理商
PW1555是一個可編程的限流開關，具有輸入電壓范圍選擇和輸出電壓鉗位。集成保護N溝FET的極低RDS（ON）有助于減少正常運行時的功率損耗。可編程軟啟動時間控制轉換率，在啟動
關鍵詞：所屬欄目：元器件知識
PW1502典型應用電路
一般說明
PW1502是超低RDS（ON）開關，具有可編程的電流限制，以保護電源源于過電流和短路保護。它具有超溫保護以及反向閉鎖功能。
PW1502采用薄型（1毫米）5針薄型SOT23
關鍵詞：所屬欄目：元器件知識
PW6206降壓調節參數及應用電路圖
一般說明
PW6206系列是一款高精度，高輸入電壓，低靜態電流，高速，低壓降線性穩壓器具有高紋波抑制。在VOUT=5V&VIN=7V時，輸入電壓高達40V，負載電流高達300mA，采用BCD工
關鍵詞：所屬欄目：元器件知識
PW5100應用電路，1.2V升壓到3V和3.3V的升壓芯片
1.2V鎳氫電池升壓到3V和3.3V輸出，1.2V升壓3V，1.2V升壓3.3V穩壓輸出供電的芯片。
PW5100 是一款低靜態電流、達效率、 PFM 模式控制的同步升壓變換器。 PW5100 所需的外部
關鍵詞：所屬欄目：元器件知識
PW5100應用電路，1.2V升壓5V和2.4V升壓5V芯片，適用于
一節鎳氫電池1.2V升壓5V電路芯片，兩節鎳氫電池2.4V升壓到5V的電源芯片
PW5100具有寬范圍的輸入工作電壓，從很低的0.7V到5V電壓。
PW5100輸出電壓固定3V，3.3V，5V可選固
關鍵詞：所屬欄目：元器件知識
PW6513典型應用電路，中文參數
一般說明
PW6513系列是一款高精度，高輸入電壓，低靜態電流，高速，低具有高紋波抑制的線性穩壓器。輸入電壓高達40V，負載電流為在電壓=5V和VIN=7V時高達300mA。該設備采用
關鍵詞：所屬欄目：元器件知識
車載12v轉220v逆變器電路圖（CW3525A應用電路）
變器電路圖（CW3525A應用電路）車載12v轉220v逆　　本車載逆變器電路實際上是一個數字式準正弦波DC／AC逆變器，具有以下特點：(1)采用脈寬調制式開關電源電路，轉換效率高
關鍵詞：所屬欄目：逆變器電路圖
倍壓升壓cd4069典型應用電路圖
倍壓升壓cd4069典型應用電路圖 CD4069倍壓升壓電源電路　　如圖所示為CD4069倍壓升壓電源電路圖。
　　門電路組成的倍壓升壓電路可以為某些電子設備提供所需要的高壓工作電
關鍵詞：所屬欄目：電源電路
tca785集成觸發應用電路
tca785集成觸發應用電路
TCA785可控硅移相觸發器是西門子公司生成的單片可控硅移相觸發電路。它能夠輸出兩路相位差180°的移相觸發脈沖，且觸發脈沖可在0～180°之間
關鍵詞：所屬欄目：電子基礎
LM324+LM386具有可調諧濾波器的音頻放大器
這音頻放大器可以做出500到1500赫茲的調整，它將會驅動一個喇叭或耳機。它對等幅波接收和其他接收應用是非常有用的，它只需要兩個集成電路儀器。 :
關鍵詞：所屬欄目：音頻功放電路
LF353的應用電路圖之D類低音功放
　　LF353的應用電路圖：甲類功放(A類功放)輸出級中兩個(或兩組)晶體管永遠處于導電狀態,也就是說不管有無訊號輸入它們都保持傳導電流,并使這兩個電流等于交流電的峰值,這時交流在最大訊號情況下流入負載.當無訊號時,兩個晶體管各流通等
關鍵詞：重低音電路圖音頻放大器電路圖所屬欄目：音頻功放電路
LM26001典型應用電路及參數
LM26001芯片介紹　　LM26001芯片是一個開關穩壓器應用的高效率的要求與設計的待機模式。該器件具有低電流睡眠模式下維持輕負載條件和電流模式在寬輸入電壓范圍內精確調節控
關鍵詞：開關穩壓電源穩壓集成電路所屬欄目：集成塊資料
TDA2612應用電路圖(單聲道OTL功率放大器)
　　TDA2612應用電路圖(單聲道OTL功率放大器)如圖所示，為10W單聲道OTL功率放大器電路。10W單聲道OTL功率放大器電路由高保真音頻功放集成電路TDA2612組成。IC的16（腳為信號輸入端）12腳為功放輸出端。C1為輸入耦合電容，C5為輸出耦合電容，C4、R4構成消振
關鍵詞：功放集成電路音響電路圖音頻放大器電路圖所屬欄目：音頻功放電路
ws3442d7p各引腳功能及應用電路（LED燈電路）
ws3442d7p各引腳功能及應用電路（LED燈電路）在LED照明燈中，應用WS3442AD7P作為控制芯片很常見，也有人會把集成電路型號看成WS3442D7P或WS3442，ws3442d7p是非隔離降壓型
關鍵詞：LED電路圖 LED驅動電路圖 LED照明電路所屬欄目：集成塊資料
ws3442d7p各引腳功能及應用電路（LED燈電路）
ws3442d7p各引腳功能及應用電路（LED燈電路）在LED照明燈中，應用WS3442AD7P作為控制芯片很常見，也有人會把集成電路型號看成WS3442D7P或WS3442，ws3442d7p是非隔離降壓型
關鍵詞：LED驅動電路圖 LED照明電路 LED電路圖所屬欄目：led

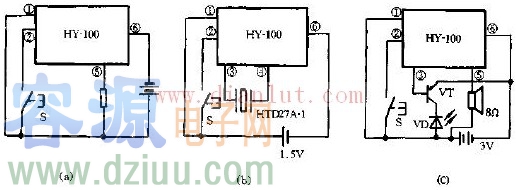

HY-100的應用電路原理圖
