PW6206系列是一款高精度，高輸入電壓，低靜態電流，高速，低壓降線性穩壓器具有高紋波抑制。在VOUT=5V&VIN=7V時，輸入電壓高達40V，負載電流高達300mA，采用BCD工" />

PW6206降壓調節參數及應用電路圖

時間:2021-01-08 10:25:55來源: 作者: 點擊:次

一般說明
PW6206系列是一款高精度，高輸入電壓，低靜態電流，高速，低壓降線性穩壓器具有高紋波抑制。在VOUT=5V&VIN=7V時，輸入電壓高達40V，負載電流高達300mA，采用BCD工

一般說明
PW6206系列是一款高精度，高輸入電壓，低靜態電流，高速，低壓降線性穩壓器具有高紋波抑制。在VOUT=5V&VIN=7V時，輸入電壓高達40V，負載電流高達300mA，采用BCD工藝制造。PW6206提供過電流限制、軟啟動和過熱保護，以確保設備在良好的條件下工作

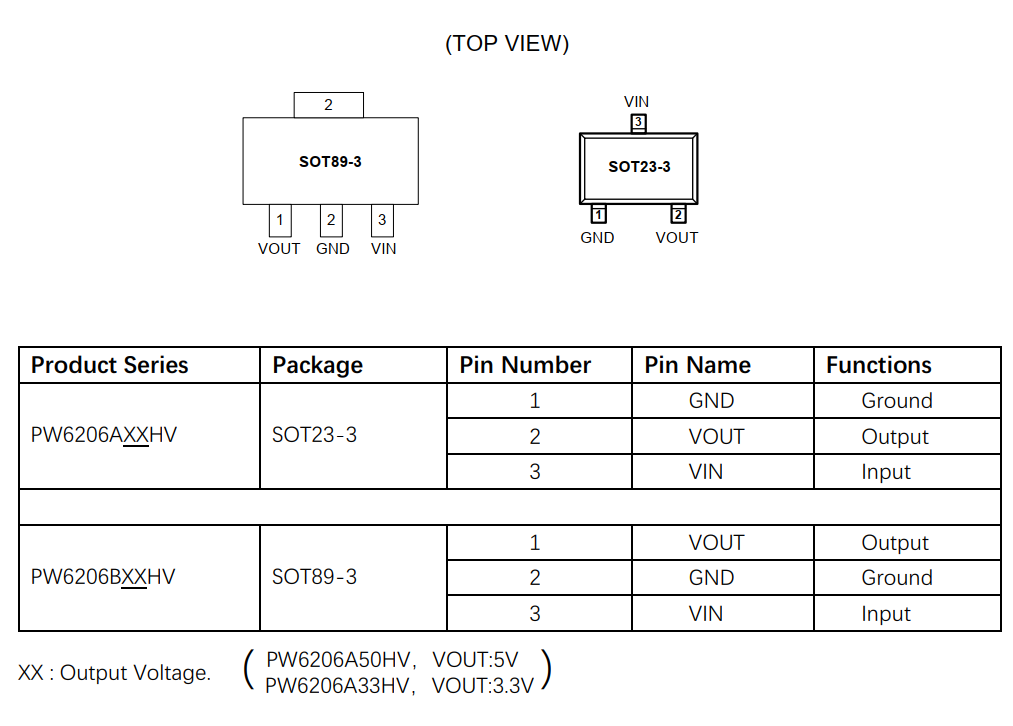

PW6206調節器有標準SOT89-3L和SOT23-3L封裝。標準產品無鉛無鹵。
特點

輸入電壓：4.75V~40V
輸出電壓：1.8V~5.7V
輸出精度：<±2%
輸出電流：150mA（典型值）
最高300mA@VIN=7V，VOUT=5V，PW6206B50HV封裝
電源抑制比：60dB@100Hz
跌落電壓：600mV@IOUT=100mA
靜態電流：4.2μA@VIN=12V（典型值）
ESD HBM:8KV
推薦電容器：10uF

應用

智能電表
車內娛樂
電動自行車

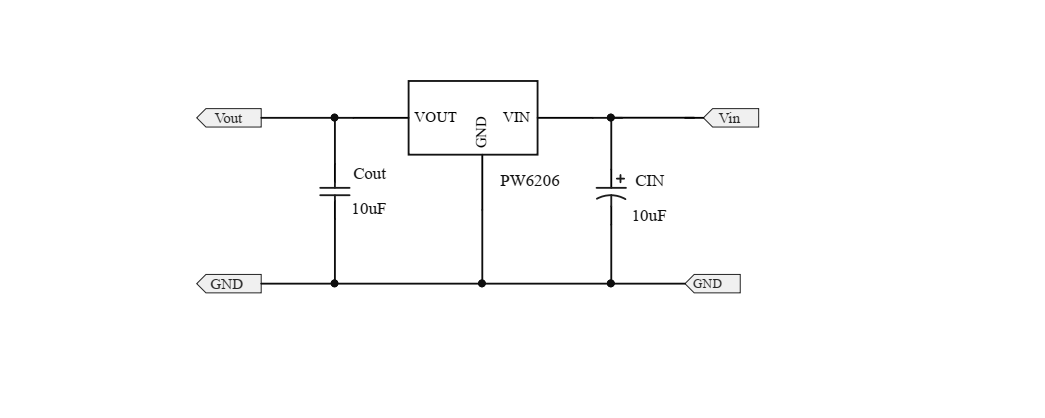

典型應用電路
