介紹TL431的六種實用接法電路
TL431作為一個高性價比的常用分流式電壓基準，有很廣泛的用途。今天本文主要介紹六種TL431常見的和不常見的實用接法電路。

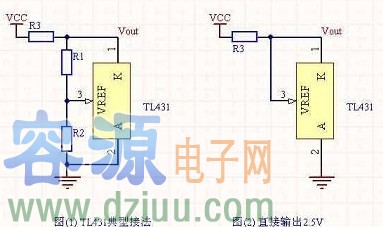

圖（1）是TL431的典型接法，輸出一個固定電壓值，計算公式是： Vout = （R1+R2）*2.5/R2,同時R3的數值應該滿足1mA < （Vcc-Vout）/R3 < 500mA.
當R1取值為0的時候，R2可以省略，這時候電路變成圖（2）的形式，TL431在這里相當于一個2.5V穩壓管。
利用TL431還可以組成鑒幅器，如圖（3），這個電路在輸入電壓 Vin < （R1+R2）*2.5/R2 的時候輸出Vout為高電平，反之輸出接近2V的電平。需要注意的是當Vin在（R1+R2）*2.5/R2附近以微小幅度波動的時候，電路會輸出不穩定的值。
TL431可以用來提升一個近地電壓，并且將其反相。如圖（4），輸出計算公式為： Vout = （ （R1+R2）*2.5 - R1*Vin ）/R2.
特別的，當R1 = R2的時候，Vout = 5 - Vin.這個電路可以用來把一個接近地的電壓提升到一個可以預先設定的范圍內，唯一需要注意的是TL431的輸出范圍不是滿幅的。
TL431自身有相當高的增益（我在仿真中粗略測試，有大概46db），所以可以用作放大器。

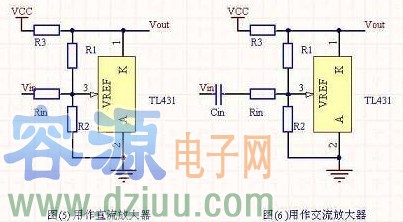

圖（5）顯示了一個用TL431組成的直流電壓放大器，這個電路的放大倍數由R1和Rin決定，相當于運放的負反饋回路，而其靜態輸出電壓由R1和R2決定。這個電路的優點在于，它結構簡單，精度也不錯，能夠提供穩定的靜態特性。缺點是輸入阻抗較小，Vout的擺幅有限。
圖（6）是交流放大器，這個結構和直流放大器很相似，而且具有同樣的優缺點。我正在嘗試用這個放大器代替次級運放來放大熱釋紅外傳感器的輸出信號。
容－源－電－子－網－為你提供技術支持本文地址：http://m.zskn.com.cn/dianlutu/15444944672721.shtml
本文標簽:
- 上一篇文章：采用LT3086的負載電流監視電路圖
- 下一篇文章：低噪聲開關的電源原理電路圖(圖文)
-
TL431開關電源電路圖（5V,1A）
TL431開關電源電路圖（5V,1A）
TL431的封裝 圖中是采用TL431構成的開關穩壓電源電路，輸出電壓為+5V，輸出電流為1A，電路的輸出紋波小，變化效率可達82%。TL431，R5與R
關鍵詞：開關穩壓電源 所屬欄目：開關電源電路圖 -
采用TL431的揚聲器保護電路
TL431是一種并聯穩壓集成電路。因其性能好、價格低，因此廣泛應用在各種電源電路中。其封裝形式與塑封三極管9013等相同。 德州儀器公司（TI ）生產的TL431是一個有良好的熱穩定性能的三端可調分流基準源。他
關鍵詞： 所屬欄目：音頻功放電路 -
TL431晶體電臺音頻放大電路原理圖
使用TL431分流穩壓器設計的音頻放大器。該放大器可提供房間內的水晶，從一個普通的一個長線天線和配備良好的地面收音機的音量。在復雜的電路是類似于一個簡單的晶體管收音機，但其性能遠遠優越。TL431的是在一個
關鍵詞：音頻放大器電路圖 所屬欄目：音頻功放電路 -
TL431驅動LED恒流控制電路方案
我們來談談比較流行的TL431的幾種恒流方式。
1、單個TL431恒流電路
TL431驅動LED恒流控制電路方案
如上圖，即是利用單個TL431恒流的示意圖
原理：此電路非常簡單
關鍵詞：LEDLED電路圖 所屬欄目：電路圖 -

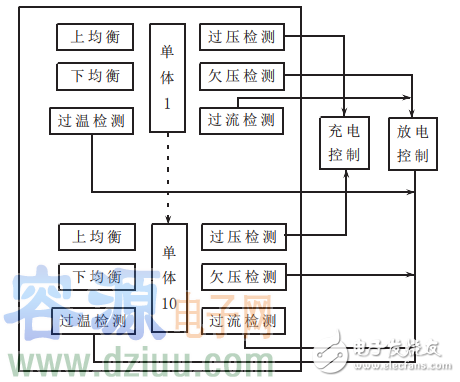

基于TL431的鋰電池均衡電路
