過孔（VIA），電路板上的孔，連接不同層之間的線路，把電路板從平面結構變成立體結構。

單層線路想不交叉太難了，雙層或更多層線路，必須通過過孔來連接。通過孔壁上的銅，聯通上下層的電路銅線。

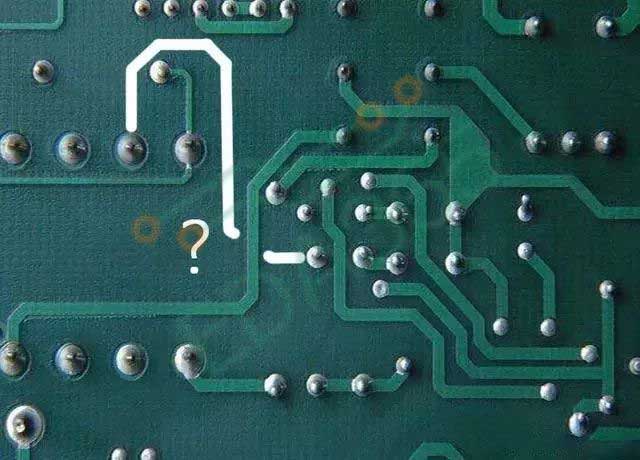

單層PCB，有些時候無法布線，必須通過過孔換層。

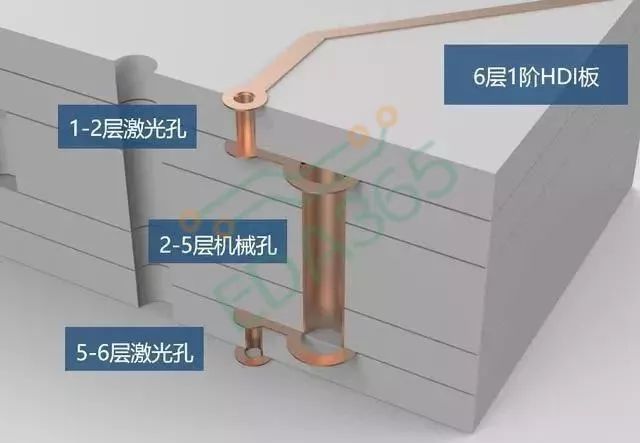

大大小小的過孔，連接不同層的電路

過孔有哪些種類

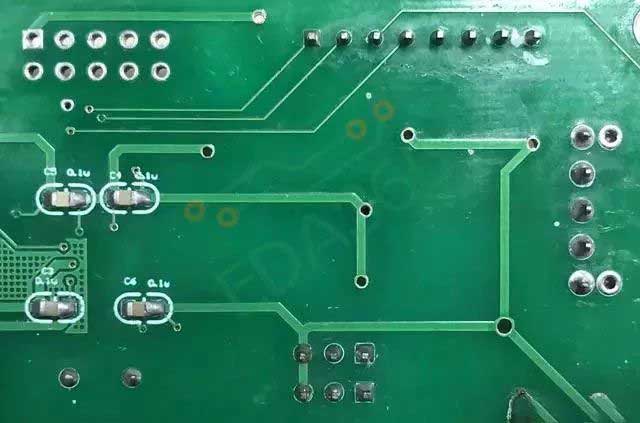

電路板上的過孔，主要有機械孔和激光孔兩種。

機械孔：用機械鉆頭鉆出來的孔�？椎膬�(nèi)部直徑在0.2mm以上。用更粗的鉆頭鉆出來的孔就會更大。

消費電子產品通常按照0.3mm內徑來設計。普通的電路板廠都可以做0.3mm的機械孔。

如果使用0.2mm和0.25mm的機械孔，鉆頭細鉆孔速度慢鉆頭易折斷，價格就要貴一些，也不是所有的PCB廠家都能做這么小的機械孔。

鉆頭一下子就把電路板鉆穿了，所以機械孔也叫通孔。

激光孔：用激光打出來的孔。內徑一般是0.1mm。很少有其他規格的激光孔。

因為激光的功率有限，無法直接打穿多層PCB板，通常用來做表層的盲孔。

PCB板過孔設計的注意事項

孔徑盡量大一些：上面講了，小孔要用小鉆頭，小鉆頭價格高，對板廠要求也高。如果電路板面積較大，甚至可以用0.5mm內徑的機械孔。

盡量不用激光孔：即盡量不使用激光孔。帶有一層激光孔的電路板，比不帶激光孔的貴30%（一階板）。帶有2層激光孔的，比1層激光孔的再貴30%（二階板）。

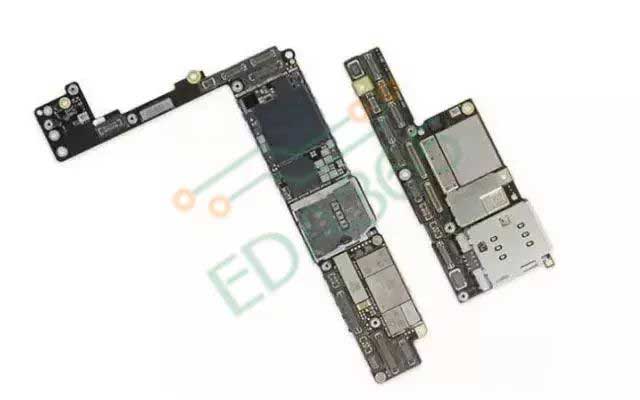

其他更貴的設計：過孔工藝越復雜，電路板價格越高，最便宜的和最貴的相差幾十倍以上。像0.2mm的機械孔比0.3mm的機械孔電路板貴20%左右；2層激光孔重疊的疊孔板，比2層激光孔交錯的錯孔板貴20%以上；蘋果手機喜歡用的任意層互聯板比普通只有機械孔的電路板貴10倍以上（全板都是重疊激光孔）。

密集打孔，規則排列還是隨機排列？

每個過孔的內表面面積是有限的，通過的電流也是有限的。

對于電源線、地線等需要通過大電流的PCB線路，需要打很多個過孔。

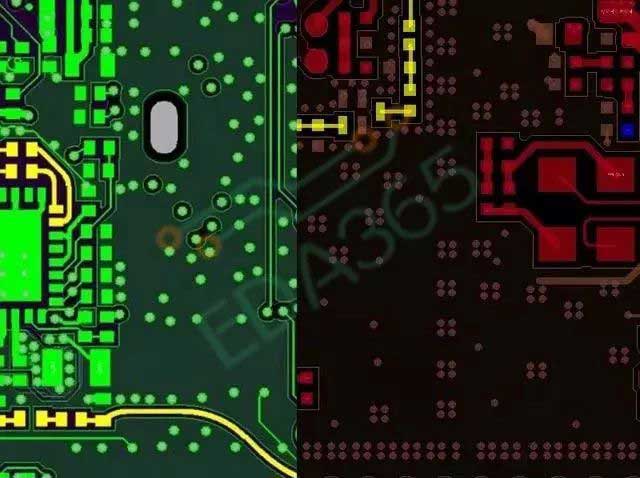

隨機打孔和規則打孔

這些過孔可以是矩陣式規則排列，也可以是隨機排列的，這兩種有沒有區別呢？

規則排列的比隨機排列的好看。隨機排列的畫圖速度快。大部分公司沒有強制要求，“有強迫癥”的PCB工程師都喜歡用規則排列。

矩陣型規則排列的過孔，有可能在某些方向上對信號的阻擋能力更強，如果不刻意追去好看，隨機打孔會更穩妥一些。
