100W HiFi音頻放大器電路

技術指標

輸出功率： 100W（RL =4Ω，K = 0.1％）或70W（RL =8Ω，K = 0.1％）（連續正弦信號）
與頻率有關的功率： <10Hz-100KHz在100W時
失真： 0.1％在20Hz-
100K時的 20KHz本征：在40Hz和10KHz時以4：1的比例測量的0.28％，Pa = 100W
信號/噪聲（SIN）： 70 dB
輸入靈敏度： 0.775V
輸入電阻： 100KΩ
輸出電阻： 0.052Ω（1KHz）
最小值負載： 4Ω
電源： 80V對稱（+ 40V，0，-40V）
電流消耗： RL =4Ω時最大2.5A
峰值電流： 50mA

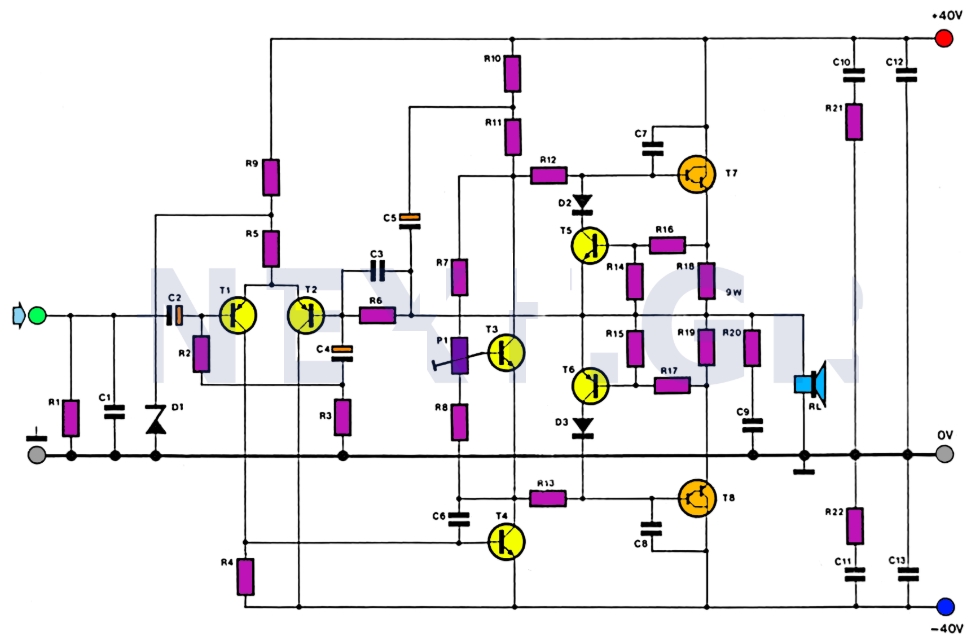

電路

輸入級是一個差分放大器，其主要元件為晶體管T1和T2。然后我們有了T4的前置步驟，其集電極連接到T3發射極。這就像可調齊納二極管一樣工作，并調節靜態電流。最后一步是兩個完全互補的晶體管T7和T8（達靈頓）。

對稱電壓的優點在于，在電路上避免了電解電容器。

由于在C4之前有R2，并且T1的輸入電阻過高，因此放大器的輸入電阻相當高，超過100KΩ。

負反饋（直流和交流）的電阻為R6。直流負反饋部分在輸出端幾乎產生零電位。反饋部分AC確定放大率，并取決于R6，C4和R3。放大率由以下公式確定：

Uo / Ui =（R3 + R6）/ R3 = 3420/120 = 28.5

具有T4的級領先于T7和T8，但由于它們是達林頓《m.zskn.com.cn》，因此它們需要的基極電流很小，因此對于T4，我們不需要散熱器。

晶體管T3與電阻器R18和R19一起使輸出晶體管的輸出電流穩定。R18和R19上的壓降由P1的位置決定，因為它控制來自T3發射器的集電極電壓。R11與C5電容器一起可增加驅動器的交流升壓。

輸出級的核心是達林頓《m.zskn.com.cn》晶體管BDX66和BDX67。在25°C下，該系列具有以下特征：

• •集電極集電極電壓：100V
• •最大集電極電流：16A
• •最大吸收功率：150W

如果集電極電流變為10A，則來自發射器的集電極電壓變為2V，DC放大倍數約為1000。當集電極電流為5A時，電壓介于0.4V至0.5V之間，放大倍數約為4000。

這些晶體管具有這些特性，是此類電路的理想選擇。不管晶體管有多“好”，它們都需要防止短路的保護。容－源－電－子－網－為你提供技術支持
