CXA1019S收音機電路圖及引腳功能、電路參數
理收音機的原CXA1019S
收音機原理就是把從天線接收到的高頻信號經檢波（解調）還原成音頻信號，送到耳機變成音波。由于廣播事業發展，天空中有了很多不同頻率的無線電波。如果把這許多電波全都接收下來，音頻信號就會象處于鬧市之中一樣，許多聲音混雜在一起，結果什么也聽不清了。為了設法選擇所需要的節目，在接收天線后，有一個選擇性電路，它的作用是把所需的信號（電臺）挑選出來，并把不要的信號“濾掉”，以免產生干擾，這就是我們收聽廣播時，所使用的“選臺”按鈕。
選擇性電路的輸出是選出某個電臺的高頻調幅信號，利用它直接推動耳機（電聲器）是不行的，還必須把它恢復成原來的音頻信號，這種還原電路稱為解調，把解調的音頻信號送到耳機，就可以收到廣播。
下面是CXA1019S收音機電路圖：

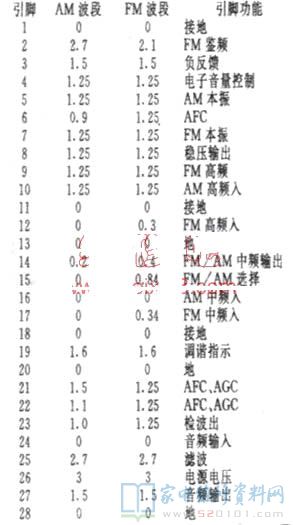

CXA1019引腳功能及直流3V工作時各引腳電壓值：
容－源－電－子－網－為你提供技術支持
本文地址：http://m.zskn.com.cn/gongfangdianlu/y/157663-CXA1019S.shtml
