LM3886功放集成電路圖
LM3886功放集成電路圖

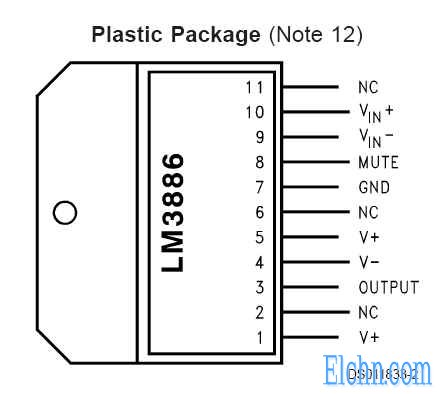

LM3886功放集成電路是美國NS公司推出 的單聲道大功率音頻放大集成電路，采用TO-220 11腳封裝。在額定工作電壓下可以輸出68W的不失真信息
LM3886功放集成電路具有完善的過壓、過流和過熱保護功能，還具有自動抗開關機時的電流沖擊的功能，可以有效保護揚聲器不被電流沖擊干擾而損傷。
LM3886功放集成電路性能參數：
·工作電壓范圍：最小±10V，最大±42V。
·輸出功率：VCC=±28V OUTPUT=68W/4Ω、38W/8Ω； VCC=±35V OUTPUT=50W/8Ω。
·峰值功率：135W
·信噪比≥92db
·轉換率：19V/us
·互調失真：0.04%
·11腳TO-220封裝
·靜音功能
·SPiKeTM保護功能
·LM3886有兩種型號：LM3886TF和LM3886T，前者散熱片絕緣，后者不絕緣。

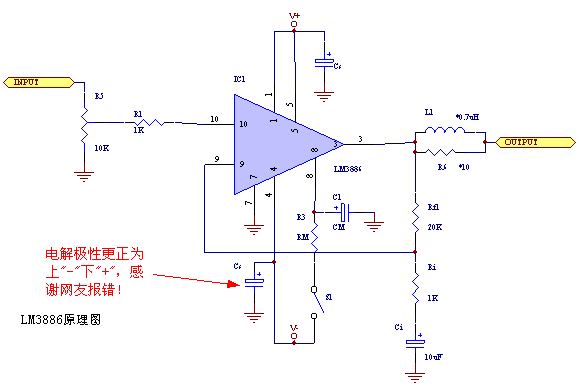

LM3886功放集成電路圖典型應用圖
本文地址：http://m.zskn.com.cn/dz/26/2010821222147.shtml
本文標簽:
- 上一篇文章：TDA7294制作的大功率低音炮電路圖
- 下一篇文章：DMAl2輸入電路圖
-
NE5532和LM3886制作力度十足的低音炮
NE5532是高性能低噪聲運放,它具有較好的噪聲性能,優良的輸出驅動能力及相當高的小信號與電源帶寬.小信號帶寬:10MHz;輸出驅動能力:600Ω,10V;輸入噪聲電壓:5nV/√HZ(典型值);DC電壓增益:50000;AC電壓增益:10KHz時
關鍵詞：重低音電路圖功放集成電路 所屬欄目：音頻功放電路 -
LM3886和NE5532設計的重低音功放電路原理圖
本電路即為LM3886配合NE5532前置級制作的一臺重低音功率放大器，搭配重低音音箱可獲得較好的聽音效果。LM3886是大功率單聲道音頻功率放大集成電路，11腳單列直插式封裝，內部具有完善的保護電路。在70V電源時，
關鍵詞：重低音電路圖 所屬欄目：音頻功放電路 -
由LM3886設計的低音炮電路
低音炮的電路部分見下圖。有源低音放大器的電路原理大同小異，基本是由低通濾波器和功率放大器構成，本電路由NE5532組成120Hz 低通濾波器，對輸入的120Hz以上的信號濾除，再送入LM3886功放集成電路進行功率放大
關鍵詞：重低音電路圖 所屬欄目：音頻功放電路 -
基于LM3886超重低音的制作
LM3886是美國NS公司推出的新型的大功率音頻放大集成電路，其后面的TF為全絕緣封裝，和LM1875T相比，它的功率較大，在額定工作電壓下最大可達68W的連續不失真平均功率，同樣具有比較完善的過壓過流過熱保護功能，
關鍵詞：重低音電路圖 所屬欄目：音頻功放電路 -
基于LM3886超重低音的制作
LM3886是美國NS公司推出的新型的大功率音頻放大集成電路，其后面的TF為全絕緣封裝，和LM1875T相比，它的功率較大，在額定工作電壓下最大可達68W的連續不失真平均功率，同樣具有比較完善的過壓過流過熱保護功能，
關鍵詞：重低音電路圖 所屬欄目：AV功放電路 -
典型lm3886功放電路圖-最好的電路圖
典型lm3886功放電路圖-最好的電路圖；LM3886功放集成電路由美國ＮＳ公司推出，在額定電壓下最大輸出功率可達68W的連續輸出，而且不失真，也有很完善的保護電路，最可貴的是它具有自動抗開關機時的電流沖擊的功能，使揚聲器能夠安全的工作。LM3886優異的性能，使得它在近幾年音響制作中廣泛的應用，許多成品功放機中就有直接的應用它擔任后級功放或者用它作為重低音放大電路。下面介紹典型lm3886功放電路圖：
關鍵詞：功放集成電路音響電路圖 所屬欄目：音頻功放電路 -
LM3886功放經典電路圖
-
LM3886功率放大電路圖
無
關鍵詞： 所屬欄目：電子基礎 -
T200B專業功放采用雙LM3886
-
T200B專業功放采用雙LM3886 BTL放大電路
