電磁爐檢鍋電路的類型和工作原理
1 電流互感器檢鍋：
經檢鍋變壓器次級感應出隨初級電流大小而同步變化的電壓。經全橋整流,濾波。電阻分壓，再濾波后送到CPU相應功能腳上檢測。
在無鍋具時，線盤和諧振電容震蕩時間長，能量衰減慢，流過檢鍋變壓器初級電流較少，檢鍋變壓器次級電壓就低，CPU判斷無鍋。有鍋具時，
有合適材質的鍋具的加入，線盤和諧振電容
的震蕩阻尼加大，能量衰減快，在檢鍋變壓器初級變化的電流大，在次級感應出的電壓大，CPU判斷有鍋。
2 脈沖檢鍋電路：

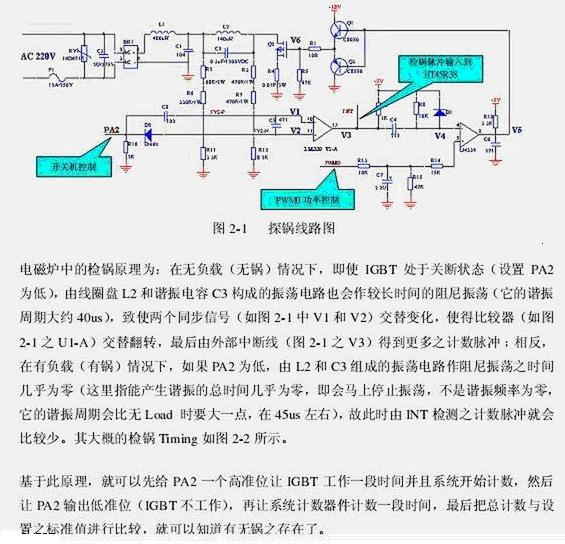

IBGT的C極高壓脈沖經電阻分壓后送到LM339內部的一放大器的反向輸入腳。而同向輸入腳由電源
電阻分壓，輸入一固定的電壓。這樣就構成了一個比較器。在1腳輸出與6腳相位相反的同步脈沖送到CPU相應的檢測功能腳上。
無鍋具時，線盤和諧振電容的自由震蕩時間長，能量衰減長。在單位時間內，脈沖個數少，在有鍋具時，鍋具的阻尼加入，能量衰減很快，單位時間內脈沖的個數就比無鍋具時要多
。這樣在比較器的1腳也就輸出了同步的脈沖。CPU根據脈沖數量的多少來判斷是否有合適材質的鍋具。
