電磁爐屢壞IGBT維修方法 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

在電磁爐檢修中，經常遇到價格不菲的IGBT管屢爆的故障。問題，實修中建議采用燈泡法檢修電磁爐，即選用60W~150W／220V的燈泡來代替發熱線盤。該法在對故障損壞元件進行更換后可以大膽地進行試機，避免了以往更換元件后盲目上電開機造成連續損壞IGBT的出現。通過觀察燈泡發亮時間長短迅速判斷出連續損壞IGBT的故障原因，效果很好，能減少損失。
<<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

　　在檢修電磁爐過程中，當出現損壞IGBT時，先換上新的IGBT．對IGBT外圍電路中的元器件進行排查．更換損壞元器件后，用燈泡法測試電路是否正常。把主電路板放入底座，插上電風扇，熱敏電阻、電源線，控制板連線，接上燈泡，上電開機后注意觀察燈泡是否亮，不亮，則說明故障已排除，可取下燈泡接上發熱線盤試機；若燈泡亮，則說明故障尚未排除，需進一步檢查。簡而言之，“IGBT連爆靠燈泡，燈泡亮故障在”。 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

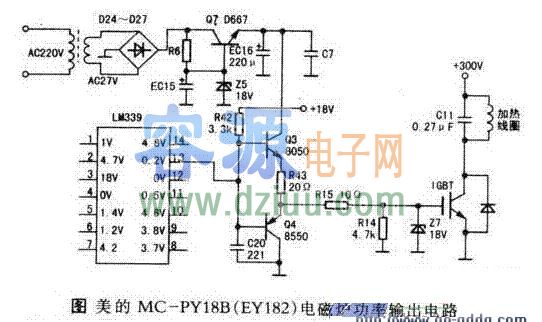

　　下面以美的MC-PY18B（EY182）電磁爐（如圖）為例，對“燈泡法”作進一步說明。上電開機測試后，燈泡會亮說明故障沒有排除．檢測R15電阻的對地電壓，電壓為+1V則檢查下述元器件，直到檢測燈泡不亮，故障排除，才可以接入發熱線盤。若燈泡亮，其故障原：共振電容C11漏電；三極管Q4基極與發射極斷路損壞；R15電阻變值；三極管Q7集電極與發射極擊穿；穩壓二極管Z5開路；LM339損壞，使①腳電壓上升；電腦芯片損壞。 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
　　用燈泡檢修美的其他型號或其他品牌電磁爐（如美的MC-SF183、格力GC-13等）連爆IGBT時，若遇到燈泡斷續亮并伴有報警聲或“噠噠”起振聲．則應再測IGBT控制極G對地電壓（正常為+6V~+7.5V），如正常，說明故障排除，可接發熱線盤。，美的MC-PF16JA電磁爐+300V濾波電容器（5UF／275V）失效時也會引起連爆IGBT，維修時應加以注意。 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》
