電磁爐的原理與維修
前言
隨著生活水平的提高，老百姓對安全衛生的炊事用具接受，電磁爐也進入了千家萬戶。
使美的服務網點電磁爐的散件，快速準確的將電磁爐維修好，特編寫了《電磁爐的原理與維修》，內容中以PD16為模板，著重分析了電磁爐的原理，希望大家自己通過原理來分析故障，從而起到舉一反三的目的。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

第一章電磁爐的工作原理

1、電磁爐的工作原理概述
當電磁爐在正常工作時，電磁爐線盤上的線圈產生的交變磁場在鍋具底部反復切割變化使鍋具底部產生環狀電流（渦流），并小電阻大電流的短路熱效應產生熱量。
2、PD16電磁爐電原理圖

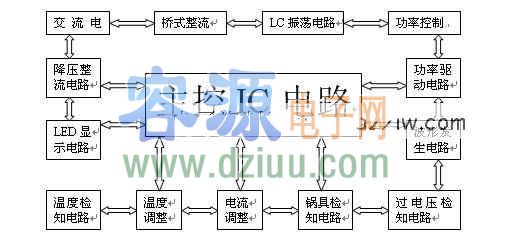

3、PD16電磁爐的工作方框《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

第二章電磁爐主要部件功能
1、陶瓷板：進口高級耐熱晶化陶瓷板。
2、高壓主基板：構成主電流回路。
3、低壓主基板：電腦控制功能。
4、LED線路板：顯示工作和傳遞操作指令。
5、線盤：將高頻交變電流轉換成交變磁場（ PAN）。
6、風扇組件：散熱輔助元件（FAN）。
7、IGBT：通過低電流信號、控制大電流的通斷（IGBT）。
8、橋式整流塊：將交流電源轉換為直流電源（BD101）。
9、熱敏電阻件：將熱量信號傳遞到控制電路。
10、熱開關組件：感應IGBT工作溫度，從而保護IGBT過熱損壞。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

第三章電磁爐集成塊功能
1、C80C49-143A：中央器集成快（Ic1）。
2、SN7407N：高壓輸出緩沖器/驅動器（Ic2）。
3、HD74LS145：四—十線譯碼器/驅動器（Ic4）。
4、LM339：低功耗、低失調電壓比較器（Ic5、IC6）。
5、TA8316S：驅動器（Ic3）。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

第四章電磁爐的工作原理（PD16）
電磁爐220v工頻交流由AC IN插口接入，通過保險絲F101防止內部電路的過載及短路。VA為并聯壓敏電路，防止外部供電電壓過高，往往為燒毀自身來保護后級電路的安全。C101為濾波電容，容量為2UF。C101后級為大功率橋式整流塊，可將前級的220v工頻交流電整流為脈動直流電，脈動直流電通過扼流圈和C102的平滑濾波，將平穩的直流電供向下級PAN電磁線盤，PAN線盤與C103振蕩電容組成LC振蕩電路，從而在線盤上產生交變磁場。
PAN電磁線盤的后級為T102電流取樣變壓器，通過T102次級將電流信號傳遞給電壓比較器LM339進行檢測。
T102的后級為高壓保護二極D，作用為保護IGBT，防止反向高壓擊穿IGBT。IGBT的控制極由驅動器TA8316S驅動，TA8316S輸出14KHz頻率的脈沖，根據TA8316S輸出的脈寬來IGBT通斷時間的長短，從而達到功率的要求。
LM339為電壓比較器，PD16使用兩塊LM339：一塊為IC5，主要功能為鍋具檢測、溫度檢測；另一塊為IC6，主要功能為電流檢測，電壓檢測。IC5、IC6兩個LM339比較器都將檢測信號反饋到TA8316S驅動器上，從而達到功率的要求。
線盤的熱敏利電阻RT通過熱量變化轉換為電平變化，然后通過Q601三極管推動將信號傳遞到TA8316S，從而容－源－電－子－網－為你提供技術支持
