12v轉5v降壓芯片及電路圖
這屬于DCDC低壓直流降壓轉換，并不難，這方面的芯片及模塊很多！可以實現的方法各種各樣。下面列舉幾種方法供大家參考。

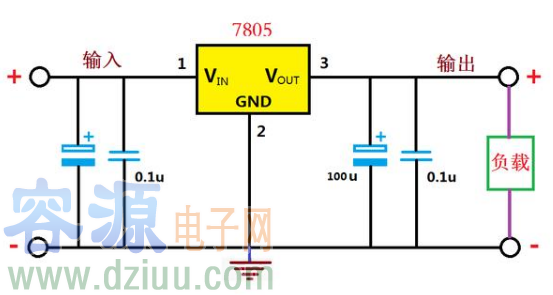

7805屬于常用的線性三端穩壓器，輸入電壓范圍不大于35V，輸入輸出壓差2V，最大輸出電流1.5A，下圖為原理圖，其原理簡單，使用方便，深受很多用戶的喜愛。但是其不足之處就是效率低，特別是壓差越大時其效率越低。比如這里12V轉5V的效率為5V/12V≈41.7%。
使用7805降壓時，還需特別注意：負載電流不應太大，小于600mA最佳，還需增加散熱片。比如負載電流為600mA時，7805的功耗P=（12-5）*0.6=4.2（W）。因為電流太大時，自身功耗較大能量損失嚴重，而且散熱問題不好處理，比如負載電流高達1A時，7805的自身功耗達7W，一般的散熱器根本扛不��！若負載電流確實比較大，也可以通過分級降壓的方式進行散熱，比如12V先經過7809降壓為9V，然后在通過7805降壓為5V，這樣即使負載電流1A，那么7809的功耗為3*1=3W，7805的功耗為4*1=4W，分別給7809和7805都增加散熱片即可。

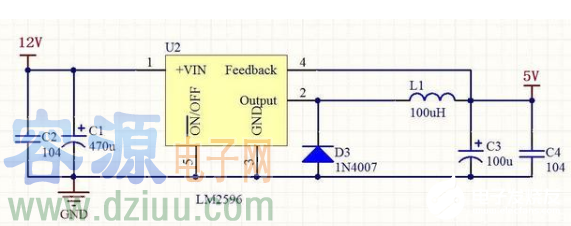

LM2596屬于常用的開關電源芯片，其最高輸入電壓為40V，最高輸出電壓為37V，LM2596有4個版本，3個固定輸出版本3.3V、5V、12V，以及一個ADJ可調版本（頭條@技術閑聊原創），最大輸出電流3A，轉換效率可達80%~90%左右，下圖為具體電路圖。
使用DCDC模塊1205模塊實現12V轉5V輸出，使用1205模塊進行電壓轉換原理也簡單，還有一個優點就是輸入與輸出隔離，該芯片輸出功率2W，最大輸出電流400mA。
