針對智能穿戴、藍牙耳機、指紋鎖等小容量鋰電池的電子終端產品，深圳市永阜康科技有限公司推廣一顆支持最小10mA恒流的單節線性鋰電充電管理IC-CS5054，其高耐壓低功耗等特點，非常適用于100mAH以內小容量鋰電池產品充電。

優勢

寬輸入電壓范圍：28V額定輸入電壓:具有6.5V輸入過壓保護；由于目前 USB 接口電壓不穩定，外接電源的電壓會有過沖，CS5054集成OVP過壓保護，持續電壓可以耐至6.5V，尖峰電壓可以耐至28V，確保了抗住插拔造成的尖峰電壓；

高精度電流設定：支持最小10mA恒流,涓流2mA充電,截止電流1mA。CS5054解決了目前小容量鋰電池的充電難點，恒壓充電的截止電流可達 1mA，完美的解決了市場上同類充電管理芯片在截止電流偏小后出現充電指示燈不滅的問題；

高可靠性：ESD ±2KV。目前終端USB的產品中，ESD成為眾多客戶最頭疼的問題。CS5054在 ESD 方面做了相應的優化處理，可以有效的幫助客戶提高整機 ESD 的水平，尤其在 TWS、手環、手表、頸環等貼身的可穿戴設備上，優勢將體現的更加明顯；

封裝采用SOT23-5封裝.管腳功能兼容TP4054,無縫切換；

概要

CS5054S是面向空間受限的便攜應用的高度,集成鋰離子和鋰聚合物線性充電器器件。該器件由USB端口或交流適配器供電。帶輸入過壓保護的高輸入電壓范圍支持低成本、非穩壓適配器。電池充電經歷以下三個階段：調節，恒定電流和恒定電壓。在所有充電階段，內部控制環路都會監控IC結溫，當其超過內部溫度閾值時，它會減少充電電流。充電器功率級和充電電流感應功能完全集成在了一起。該充電器具有高精度電流和電壓調節環路功能、充電狀態顯示,和充電終止功能。 CS5054S采用纖小的SOT23-5封裝,盡可能滿足客戶針對產品封裝體積的要求,其額定的工作溫度范圍為-40℃至85℃。

描述

充電電壓精度為1%

可編程使充電電流可達500mA

10% 充電電流準確度

支持最小10mA恒流,涓流2mA充電,截止電流1mA

零電池輸出泄漏電流

自動斷電功能

充電電流外部電阻可調

28V額定輸入電壓:具有6.5V輸入過壓保護

過壓保護（OVP），欠壓保護（UVLO）

電源過載保護，PROG 短路保護，輸出短路保護

芯片恒溫自調節充電保護

應用

小家電、手持設備、藍牙耳機、健身配件等

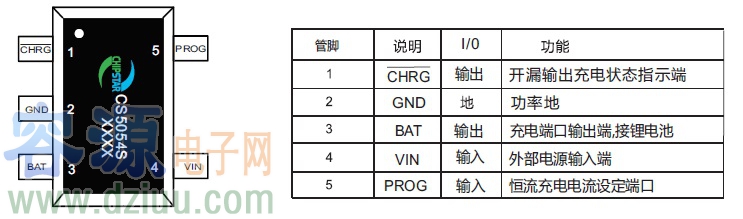

引腳排列以及定義

典型應用圖
