開關電源中光耦的作用及光耦電路原理

開關電源中光耦的作用及光耦電路原理

     <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享�！�

   在開關電源中常常會看到光耦（光電耦合器），該器件在電源電路中就是將輸出端的信息反饋到開關電源控制部分，從而控制輸出端的電壓穩定，達到穩壓的目的，從光耦內部電路圖可以看出，輸入與輸出是相互隔離的，可將開關變壓器初級與次級隔離開，內部主要就是發光二極管及光敏三極管組成；光耦具有體積小、壽命長、無觸點，抗干擾能力強，輸出和輸入之間絕緣，單向傳輸信號等優點，所以在開關電源和數字電路中應用非常廣泛，    <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享�！�

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。    <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享�！�

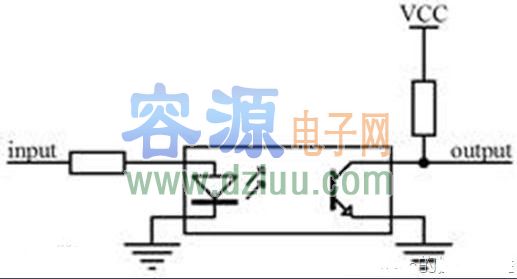

光電耦合應用電路

  光耦工作原理

   當光耦和輸入端加上0.7V以上電壓時，內部發光二極管開始發光，此時光耦的輸出端的電阻值由無窮大開始下降，下降的電阻值由光耦的輸入端電壓決定，光耦輸入電壓越高，光耦輸出端的電阻值越小。
